6 Кри XHP35

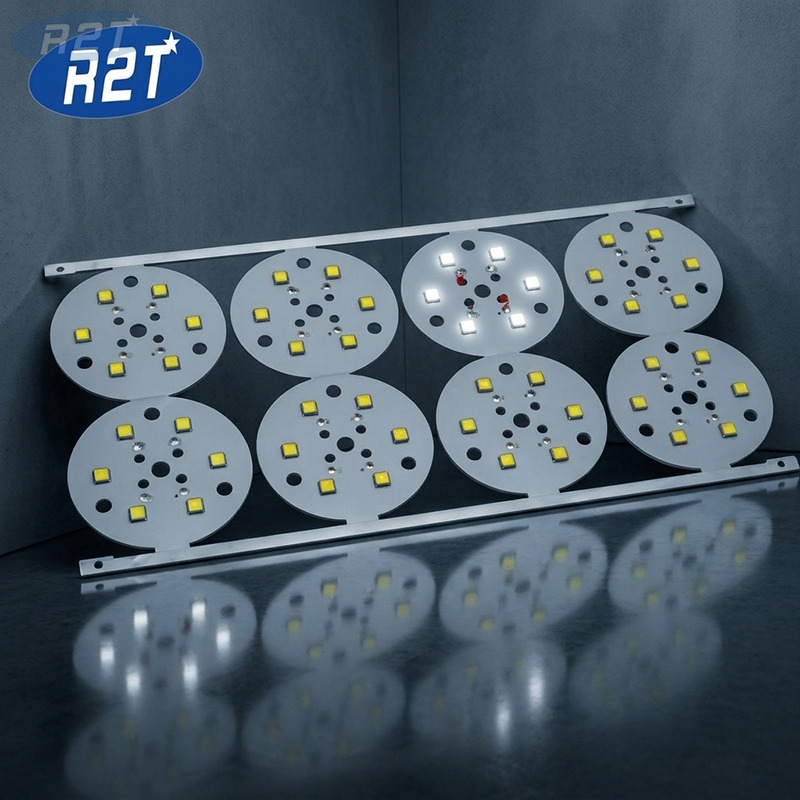

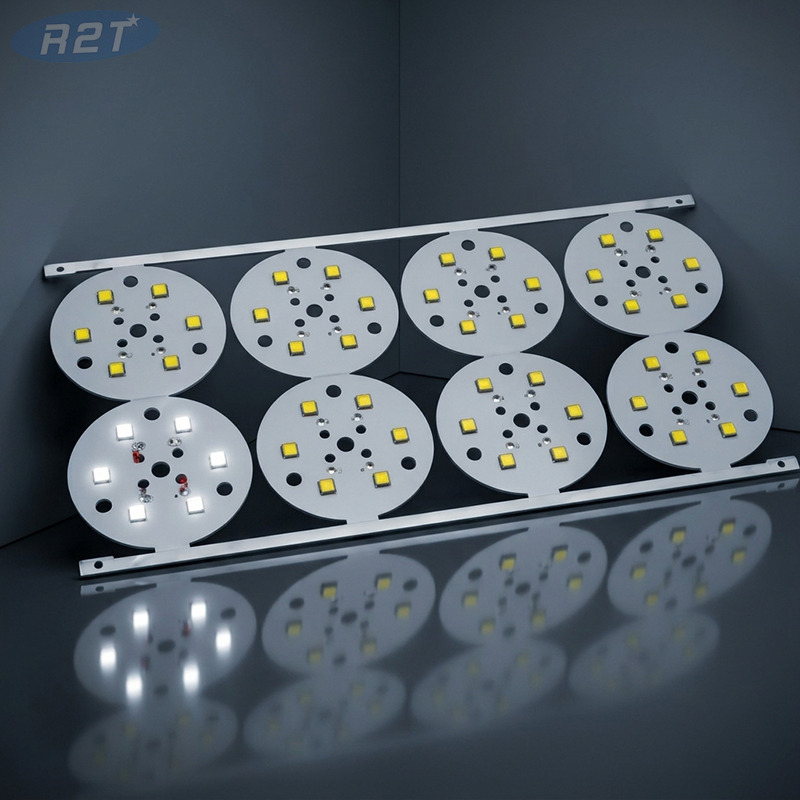

Мощный 6-кратный светодиодный модуль Cree XHP35 — алюминиевая печатная плата 48 мм, массив 3S2P, холодный белый 6500 К, теплопроводность 2,0 Вт/мк
Этот светодиодный модуль с 6 кристаллами , разработанный для обеспечения высочайшей производительности, использует шесть оригинальных излучателей Cree XHP35, установленных на алюминиевой подложке премиум-класса толщиной 48 мм . В отличие от стандартных модулей с одним кристаллом, это устройство подключено по 2-параллельной конфигурации 3-й серии (3S2P), что обеспечивает идеальный баланс совместимости с высоким напряжением и допустимой токовой нагрузкой.
Алюминиевая печатная плата толщиной 1,5 мм имеет теплопроводность 2,0 Вт/мК , что обеспечивает быстрое рассеивание тепла для поддержания светового потока и продления срока службы чипов XHP35. Независимо от того, создаете ли вы мощный фонарик или промышленный осветительный двигатель, этот модуль обеспечивает надежность и точность.
Особенность | Спецификация |
|---|---|
Тип светодиодного чипа | 6 × Cree XHP35 (высокоэффективный излучатель) |
Конфигурация цепи | 3 серии 2 параллельно (3S2P) |
Цветовая температура | 6500K (холодный белый/дневной свет) |
Материал печатной платы | Алюминиевая подложка (MCPCB) |
Размеры печатной платы | Диаметр: 48 мм |
Толщина печатной платы | 1,5 мм |
Теплопроводность | 2,0 Вт/мК (высокоэффективное рассеивание тепла) |

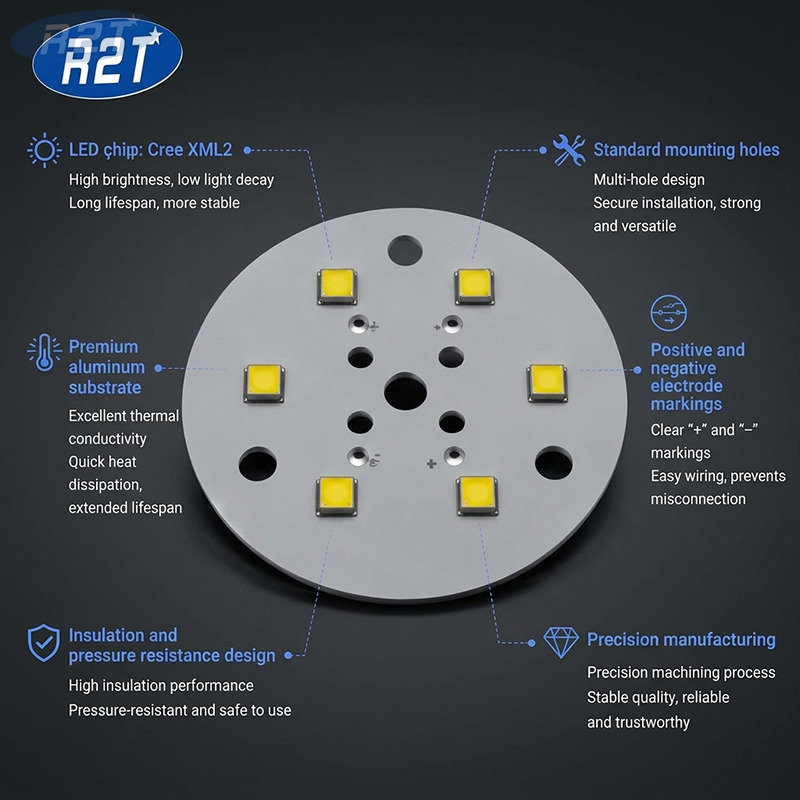

Монтаж | Стандартная конструкция с несколькими отверстиями для универсальной установки |
Превосходное управление температурой: теплопроводность 48-мм алюминиевого основания 2,0 Вт/мк предотвращает тепловое дросселирование, обеспечивая работу чипов XHP35 с максимальной эффективностью .
Гибкие возможности управления: проводка 3S2P обеспечивает универсальное согласование драйверов, подходящих как для высоковольтных/слаботочных, так и для низковольтных/сильноточных установок в зависимости от вашего конкретного объединения.
Точное производство: имеет четко обозначенные положительные (+) и отрицательные (-) электроды и стандартные монтажные отверстия, что упрощает процесс сборки как для любителей, так и для производителей.
Безопасность и изоляция: Разработан с высокими изоляционными характеристиками и устойчивостью к давлению, что делает его безопасным для использования в закрытых промышленных светильниках или в автомобильных средах с высокой вибрацией.
(Предназначено для захвата фрагментов фразы «Люди также спрашивают»)
Вопрос: Какова схема схемы этого модуля 6x XHP35?
О: Этот модуль подключен по 2-параллельной схеме 3-й серии (3S2P) . Это означает, что существуют две параллельные ветви, каждая из которых содержит три чипа XHP35, соединенных последовательно. Вы должны рассчитать напряжение драйвера на основе прямого напряжения трех последовательно соединенных чипов XHP35.
Вопрос: Какова теплопроводность алюминиевой печатной платы?
Ответ: Алюминиевая подложка имеет теплопроводность 2,0 Вт/мК . Это значительно выше, чем у стандартных плат FR4, что обеспечивает эффективную передачу тепла от чипов XHP35 к радиатору, что имеет решающее значение для поддержания яркости и долговечности.
Вопрос: Могу ли я использовать этот модуль диаметром 48 мм в качестве прямой замены светодиодных звезд меньшего размера?
О: Благодаря диаметру 48 мм и шестикристальной компоновке этот модуль намного больше и мощнее, чем стандартные звезды XML2 диаметром 20 мм. Убедитесь, что ваш радиатор и оптика (линзы/отражатели) совместимы с размером 48 мм и удельной площадью излучения матрицы XHP35.
Вопрос: На плате указана полярность?
О: Да, на печатной плате имеется четкая маркировка «+» и «-» рядом с контактными площадками для предотвращения подключения с обратной полярностью, что может привести к повреждению микросхем XHP35.
