290*290-256LED
R2T — OEM/ODM-производитель из Шэньчжэня, специализирующийся на производстве нестандартных светодиодных печатных плат и печатных плат. Мы поддерживаем платы на основе алюминия, FR4, FPC и меди от прототипа до массового производства, обеспечивая быстрое прототипирование в течение 24 часов, бесплатную проверку DFM, подбор спецификаций и сертификацию UL/RoHS/IATF16949. Наш флагманский продукт — алюминиевый модуль Samsung LM561C S6 размером 290 × 290 мм для освещения растений и панельных светильников.
R2T предоставляет комплексные услуги по производству светодиодных печатных плат и печатных плат для производителей освещения, инженеров по садоводству и стартапов в области аппаратного обеспечения. Наши основные возможности включают в себя:
Изготовление печатной платы: алюминий (1,0–3,0 Вт/м·К), FR4 (TG130–TG180), FPC, Rogers, медная основа; 1–32 слоя; размер доски до 600х1200мм.
Сборка печатных плат: SMT (до 01005), DIP, смешанная сборка, коробчатая сборка; АОИ + рентген + ИКТ + функциональное тестирование.
Поиск спецификаций: в партнерстве с Digi-Key, Mouser, Arrow; Полная закупка компонентов и рекомендации по альтернативным деталям.
Инженерная поддержка: бесплатный обзор DFM (проектирование для технологичности), оптимизация Gerber, моделирование импеданса и рекомендации по панельизации.

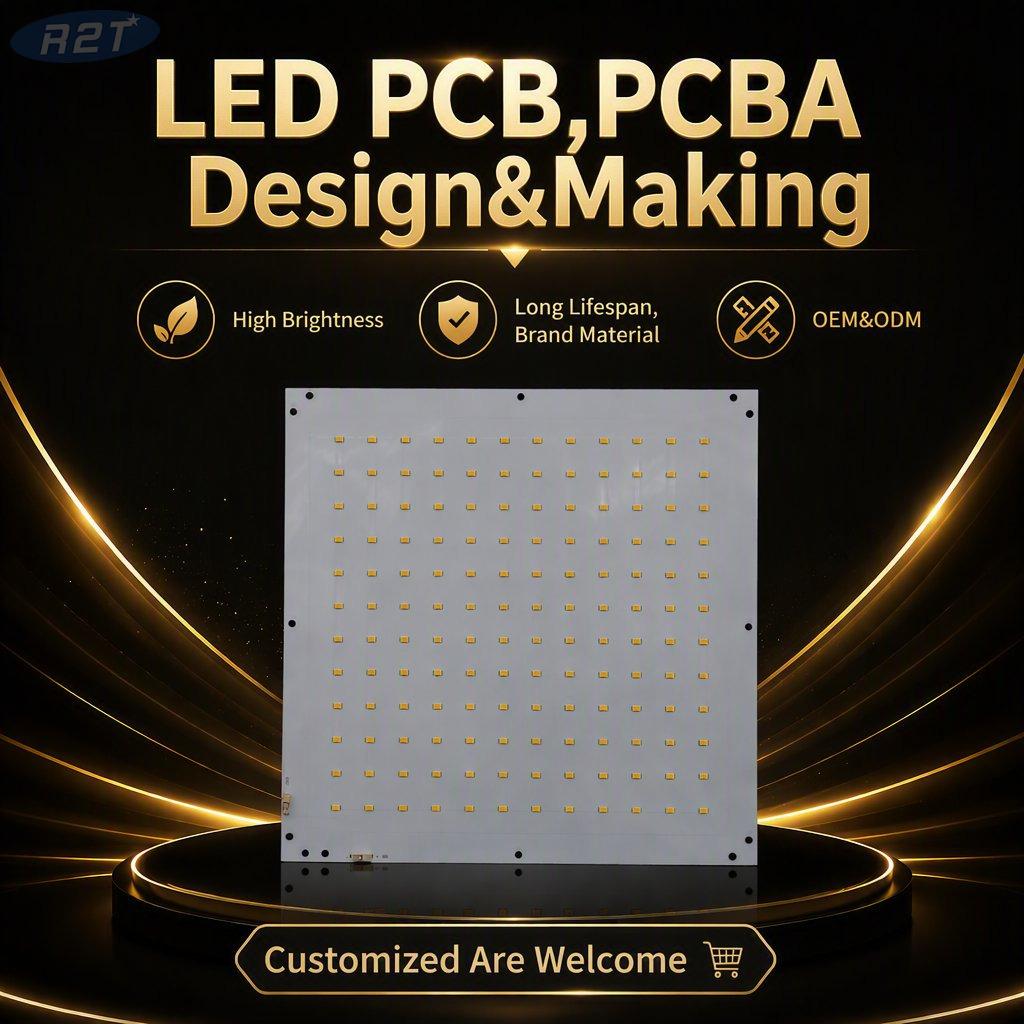

Это наш самый продаваемый готовый к использованию светодиодный двигатель, идеально подходящий для коммерческих панельных светильников и светильников для внутреннего садоводства.
Спецификация | Деталь |
|---|---|
Размер платы | 290×290×2 мм |
Базовый материал | Алюминий, теплопроводность 2,0 Вт/м·К |
Толщина меди | 1 унция |
Поверхностная обработка | HASL (бессвинцовый) |
Светодиодный чип | Контейнер для мусора Samsung LM561C S6 × 256 шт. |
ЦКТ | 3000K теплый белый |
ЦНИИ | >80 |
Схема | 8 параллельных × 32 серии |
Электрический | 21~26 В/3200 мА |
Разъем | 2 шт. одноконтактные Molex |
Сертификация | РоХС/УЛ/ИСО9001 |
Почему этот модуль выделяется:
Контейнер Samsung S6 обеспечивает эффективность >2,7 мкмоль/Дж — золотой стандарт для садоводства и освещения с высоким индексом цветопередачи.
Алюминиевая подложка мощностью 2,0 Вт/м·К обеспечивает быстрое рассеивание тепла, продлевая срок службы светодиодов более 50 000 часов.
Спектр 3000K богат красными длинами волн 600–700 нм, оптимизируя стадии цветения и плодоношения.
Plug-and-play с драйверами постоянного тока 21–26 В; никакого редизайна не требуется.
Производственный центр Шэньчжэня: расположен в экосистеме цепочки поставок электроники Шэньчжэня, что обеспечивает быстрый поиск компонентов и короткие сроки выполнения заказов.
Прототип в течение 24 часов: стандартные прототипы одно- или двухслойных печатных плат будут отправлены в течение 24–72 часов.
Сертифицированное качество: сертификаты ISO9001, ISO14001, UL, RoHS, REACH и IATF16949 (автомобильная промышленность).
Полная отслеживаемость: отслеживание на уровне партии от сырья до готовой печатной платы.
Нет минимального заказа для прототипа: начните с 1 штуки для исследований и разработок; масштабируйтесь до 10 000+ для массового производства.
Светодиодные лампы для выращивания растений: панели на стадии цветения для каннабиса, томатов, перца (Samsung S6 + спектр 3000K).
Коммерческие панельные светильники: потолочные светильники для офисов, гостиниц и магазинов, требующие высокого индекса цветопередачи (>80).
Уличное и промышленное освещение: алюминиевая печатная плата с высокой теплопроводностью для долговечности на открытом воздухе.
Автомобильное освещение: производство модулей фар и задних фонарей сертифицировано IATF16949.
Бытовая электроника: умный дом, устройства Интернета вещей и носимые материнские платы.
Отправьте файлы: отправьте Gerber (RS-274X), спецификацию (Excel) и технические требования.
Бесплатная проверка DFM: команда инженеров ответит в течение 24 часов и предоставит отзыв о технологичности.
Предложение: Подробное предложение (плата + компоненты + сборка + время выполнения) в течение 12 часов.
Прототип: 24–72 часа для стандартных плат; фотографии и отчет об испытаниях перед отправкой.
Массовое производство: 7–15 дней после утверждения прототипа.
Доставка: DHL/FedEx/UPS для образцов; морские/воздушные перевозки для оптовых заказов.
Гарантия: 12-месячная гарантия качества на всю продукцию.
Вопрос: В чем разница между печатной платой и печатной платой?
О: печатная плата — это голая печатная плата; PCBA (сборка печатной платы) — это печатная плата, заполненная компонентами посредством пайки SMT/DIP. R2T обеспечивает как изготовление печатной платы, так и полную сборку печатной платы.
Вопрос: Какие файлы мне нужно отправить для получения ценового предложения?
A: Файл Gerber (формат RS-274X), список спецификаций в Excel и сборочный чертеж (если применимо). Если у вас есть только схема, мы предлагаем услуги по проектированию разводки печатных плат.
Вопрос: Каков ваш минимальный объем заказа (MOQ)?
О: Минимальный заказ прототипа — 1 шт. Минимальный заказ массового производства составляет 100 штук. Мы также поддерживаем пилотные партии от 10 до 99 штук.
Вопрос: Сколько времени занимает прототипирование?
О: Стандартные одно-/двухслойные печатные платы: 24–72 часа. Многослойные платы или платы специальной обработки (HDI, слепые/скрытые переходные отверстия): 3–5 дней. Прототип PCBA: 5–7 дней, включая поиск компонентов.
Вопрос: Можете ли вы предоставить мне компоненты?
А: Да. Мы обеспечиваем полный поиск спецификаций через таких партнеров, как Digi-Key, Mouser и Arrow. Мы также можем порекомендовать альтернативные компоненты, если оригинальные детали устарели или отсутствуют на складе.
Вопрос: Предлагаете ли вы обзор DFM (Проектирование для технологичности)?
О: Да, бесплатная проверка DFM включена в каждый заказ. Наши инженеры проверяют ширину линии, размер отверстия, зазор паяльной маски и возможность сборки, чтобы снизить затраты и повысить производительность.
Вопрос: Какие сертификаты у вас есть?
О: ISO9001, ISO14001, UL, RoHS, REACH и IATF16949 (для автомобильных проектов). Вся продукция соответствует стандартам IPC-A-600/IPC-A-610.
Вопрос: Можете ли вы напечатать мой логотип на печатной плате?
А: Да. Мы поддерживаем индивидуальную шелкографическую печать логотипа. Пожалуйста, предоставьте свой логотип в формате AI или PDF при размещении заказа.
Вопрос: Какова ваша гарантия качества?
О: Гарантия 12 месяцев с даты отгрузки. Если проблема с качеством вызвана нашим производством, мы бесплатно переделаем продукцию.
Вопрос: Поддерживаете ли вы декларацию конечного использования для покупателей из США/ЕС?
А: Да. Мы поддерживаем декларации конечного использования для коммерческого, промышленного, потребительского и автомобильного применения. Мы не принимаем заказы для оборонного, военного или аэрокосмического использования.
