QB288 V2
Услуги по изготовлению светодиодных печатных плат и печатных плат Samsung LM301H | R2T Промышленность
В компании R2T Industry (HK) LTD мы понимаем, что сердцем любого высокопроизводительного светильника для выращивания растений является его печатная плата. Мы специализируемся на производстве MCPCB с алюминиевым сердечником по индивидуальному заказу и предоставляем комплексные услуги PCBA, адаптированные к отрасли освещения в садоводстве.

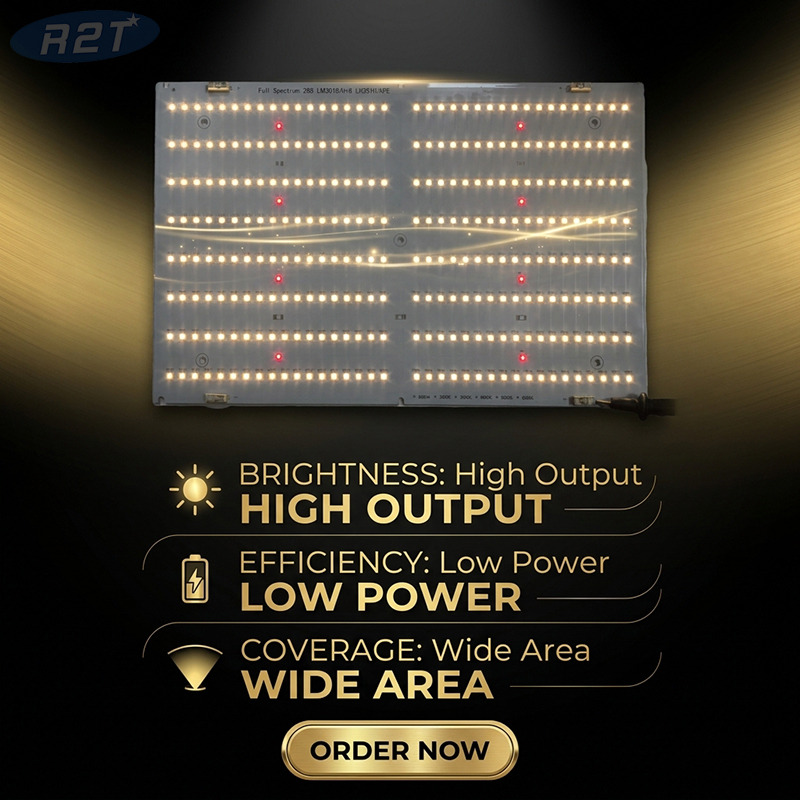

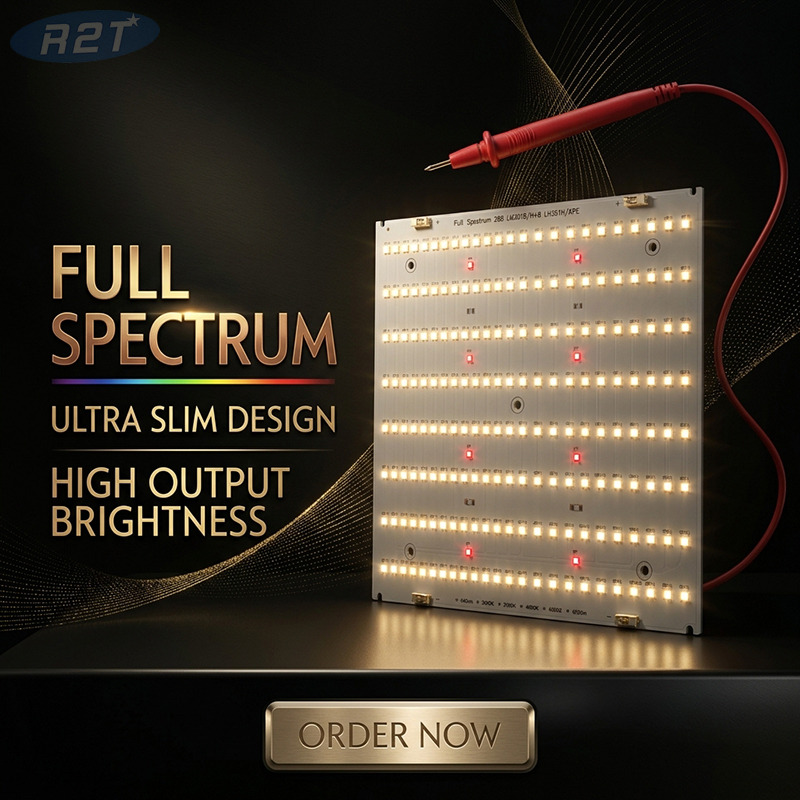

В нашей последней эталонной конструкции используются ведущие в отрасли диоды Samsung LM301H в сочетании с эмиттерами Cree XPE 660 нм , установленными на алюминиевой подложке с высокой теплопроводностью.
【Технические характеристики】
Размер платы: 173,6 мм х 285,8 мм х 2,0 мм
Материал: высококачественная алюминиевая основа.
Тепловые характеристики: теплопроводность 2,0 Вт/мК для превосходного рассеивания тепла.
Схема: 16 параллельных цепочек, 18 последовательно соединенных светодиодов в каждой цепочке.
Конфигурация светодиодов:

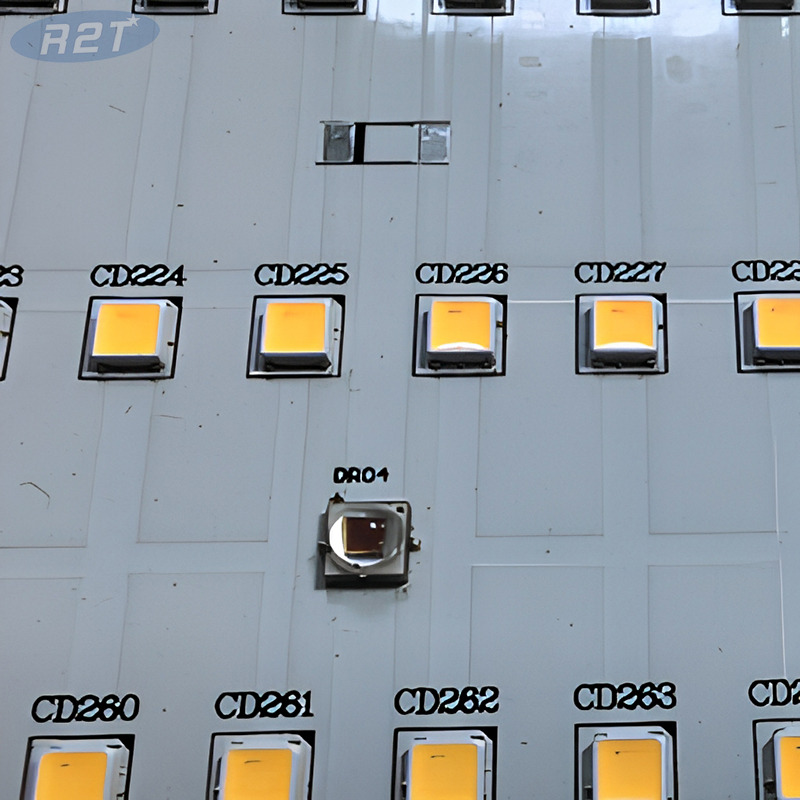

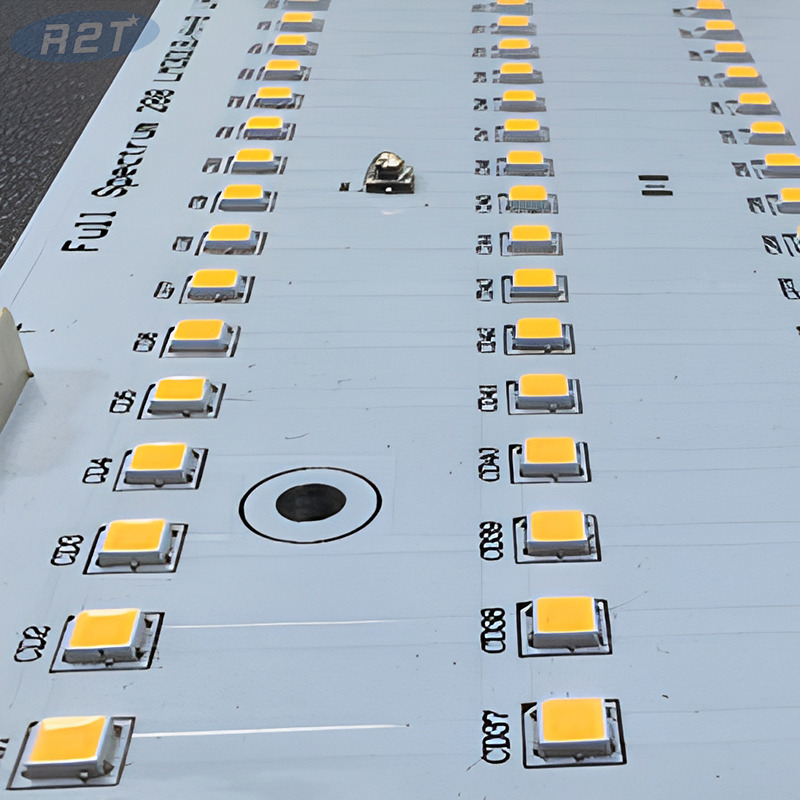

Основные диоды: 288 шт. Samsung LM301H (высокая эффективность)
Красные усилители: 8 шт. Cree XPE 660 нм (темно-красный)
Варианты цветовой температуры (CCT): 2700K/3000K/3500K/4000K/5000K/6500K
Электрические параметры:
Напряжение: 46,8 В ~ 58 В (постоянный ток)
Ток: 2600 мА

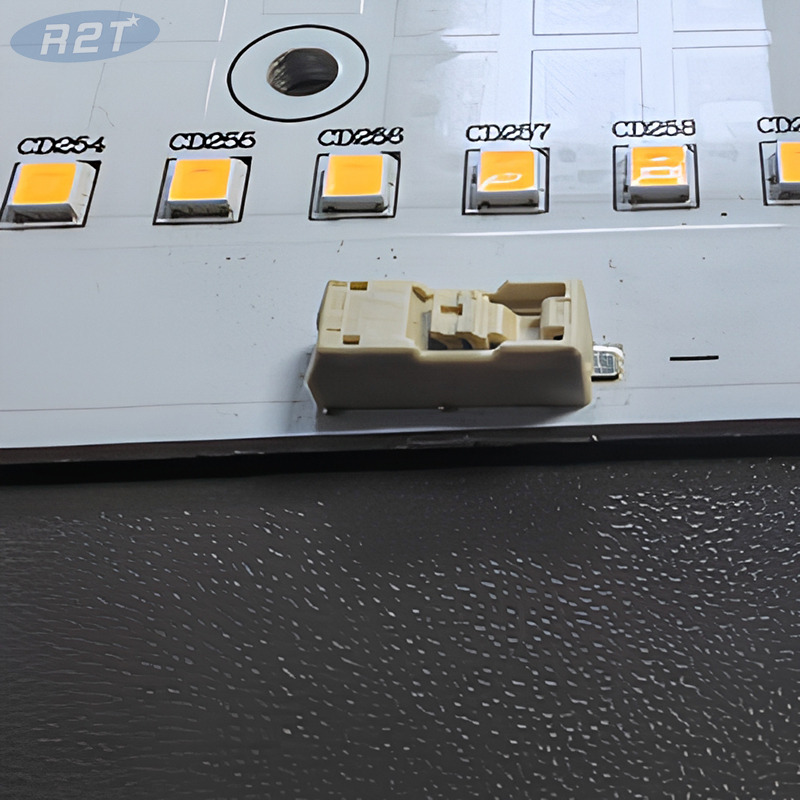

Разъемы: Оснащены 4 одноконтактными разъемами Molex для удобного последовательного подключения.
Эта конкретная конфигурация платы, созданная для обеспечения эффективности и долговечности, демонстрирует наши производственные возможности:
Компоненты высшего уровня: в комплекте 288 процессоров Samsung LM301H (доступны в различных цветах CCT от 2700K до 6500K) и 8 процессоров Cree XPE 660nm для улучшения глубокого красного спектра.

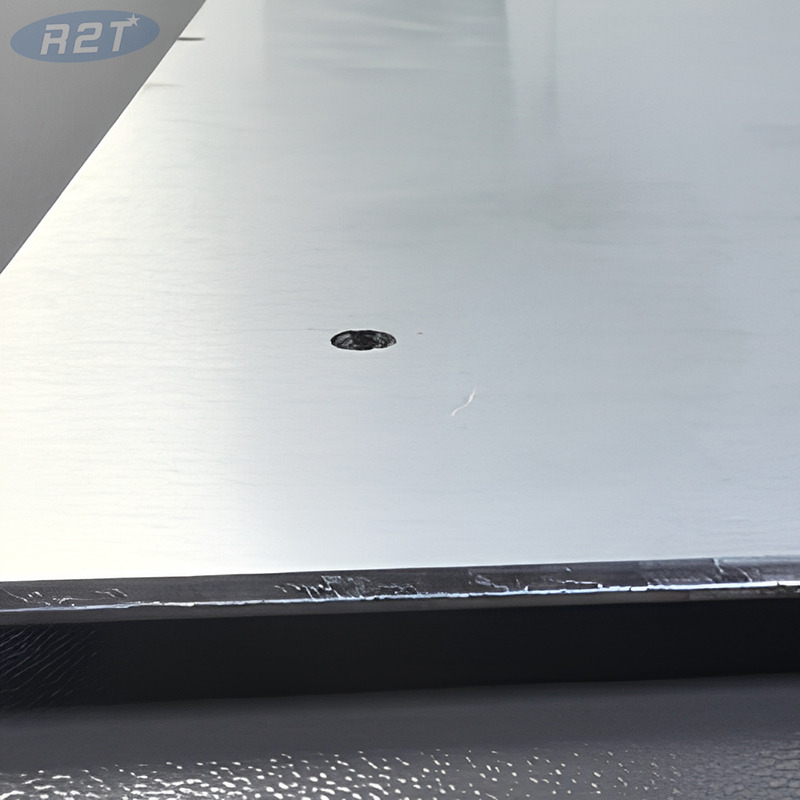

Превосходное управление температурой: построен на алюминиевом основании толщиной 2,0 мм с теплопроводностью 2,0 Вт/мК . Это обеспечивает быстрый отвод тепла от диодов, поддерживая световой поток и продлевая срок службы.
Оптимизированная схема: выполнена в виде 16 параллельных цепочек с 18 последовательно соединенными светодиодами , работающих при постоянном токе 2600 мА (диапазон напряжения: 46,8–58 В).
Возможность подключения Plug-and-Play: предварительно установлены 4 одноконтактных разъема Molex , что упрощает процесс сборки для производителей светильников.
Точные размеры: 173,6 x 285,8 x 2 мм, вес нетто: 290 г.
Хотя приведенные выше характеристики представляют собой конфигурацию высокого стандарта, R2T Industry превосходно подходит для настройки. Мы можем изменить:
Форма и размер доски: подходят для вашего уникального корпуса приспособления.
Расположение светодиодов: регулировка сочетания белых и красных диодов.
Отделка поверхности: предлагает HASL, ENIG или OSP в зависимости от ваших требований к пайке.
Полная сборка печатной платы: мы можем подобрать драйверы, разъемы и выполнить полную сборку, доставив готовый к установке модуль.
Вопрос 1: В чем преимущество использования диодов Samsung LM301H на этой плате?
Ответ: Samsung LM301H в настоящее время является одним из самых эффективных белых светодиодов на рынке. Он обеспечивает более высокую фотонную эффективность (момоль/Дж) по сравнению со старыми поколениями, а это означает, что ваш светильник для выращивания производит больше полезного света для растений, потребляя при этом меньше электроэнергии.
В2: Можете ли вы настроить цветовую температуру (CCT)?
А: Да. Как производитель печатных плат по индивидуальному заказу, мы можем разместить на плате необходимые вам контейнеры CCT: от теплого белого (2700K/3000K) для стадий цветения до холодного белого (5000K/6500K) для вегетативного роста.
В3: Каково значение теплопроводности «2,0 Вт/мК»?
Ответ: Теплопроводность измеряет, насколько быстро тепло проходит через материал. Показатель 2,0 Вт/мК считается высокой производительностью для стандартных алюминиевых печатных плат. Это предотвращает образование «горячих точек» на плате, обеспечивая работу светодиодов при более низких температурах, что значительно снижает износ светильника с течением времени.
В4: вы предоставляете только голую плату или собранную печатную плату?
О: R2T Промышленность предоставляет и то, и другое. Мы можем изготовить алюминиевую печатную плату без покрытия или предоставить полный сервис печатных плат «под ключ», включающий в себя закупку светодиодов и компонентов, размещение SMT и тестирование окончательной платы перед отправкой.
В5: Каков минимальный заказ для заказов на светодиодные печатные платы?
О: Мы поддерживаем как прототипирование, так и массовое производство. Пожалуйста, свяжитесь с нашим отделом продаж и сообщите свои файлы Gerber или требования для получения конкретного предложения в зависимости от объема.
