Светодиодная панель мощностью 20 Вт-1 фут
r2t
Обзор

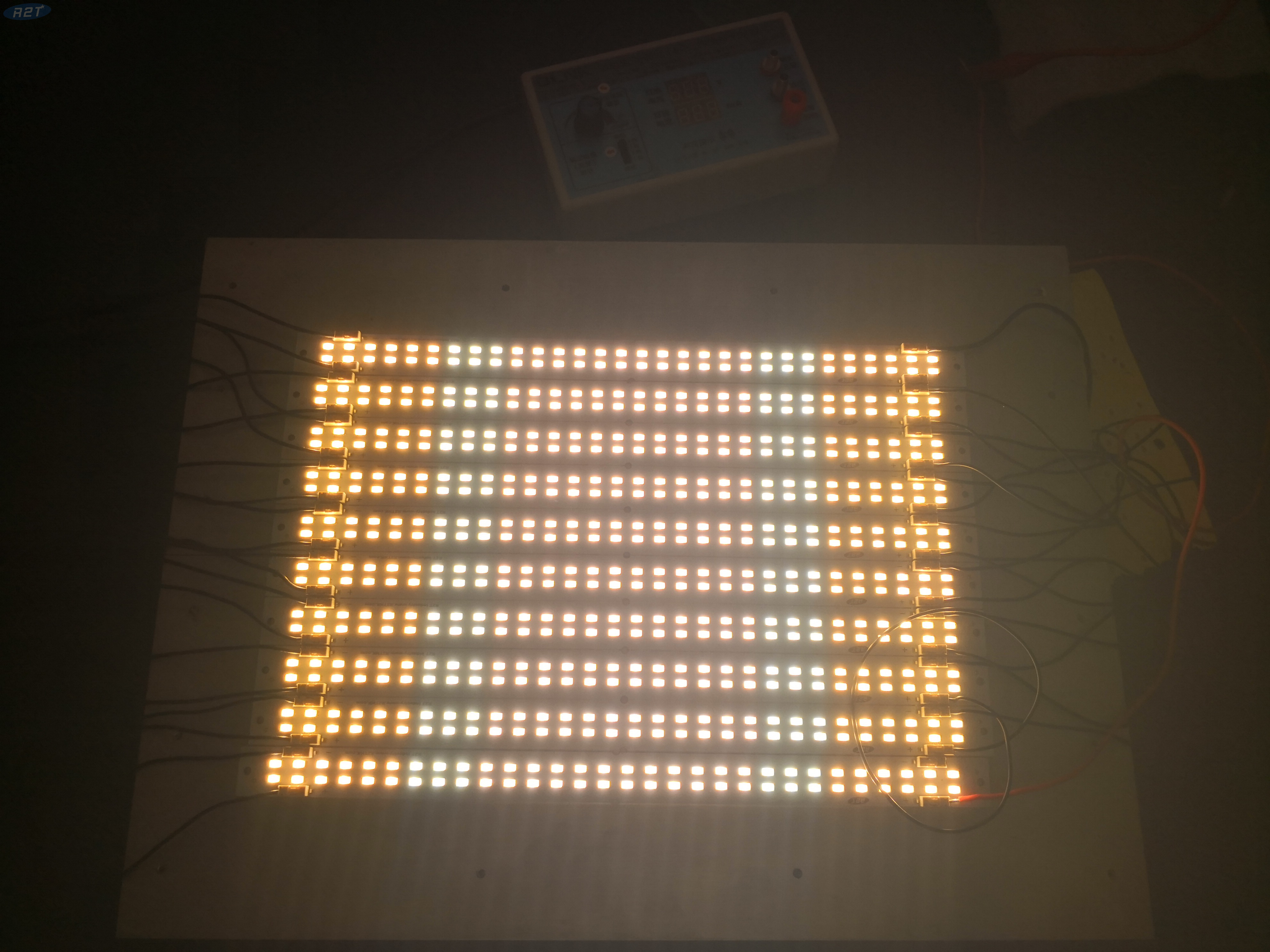

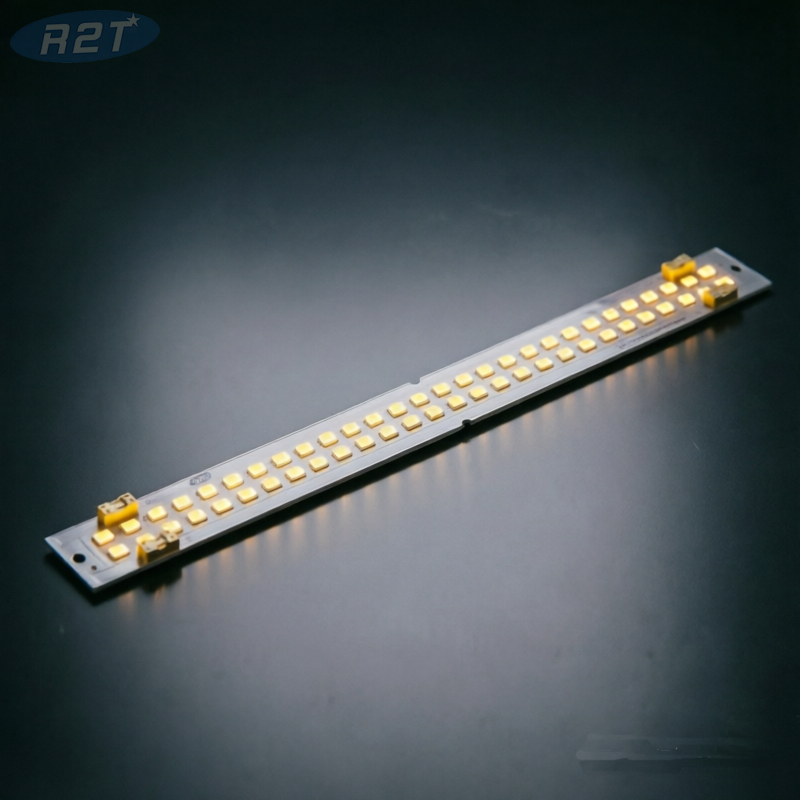

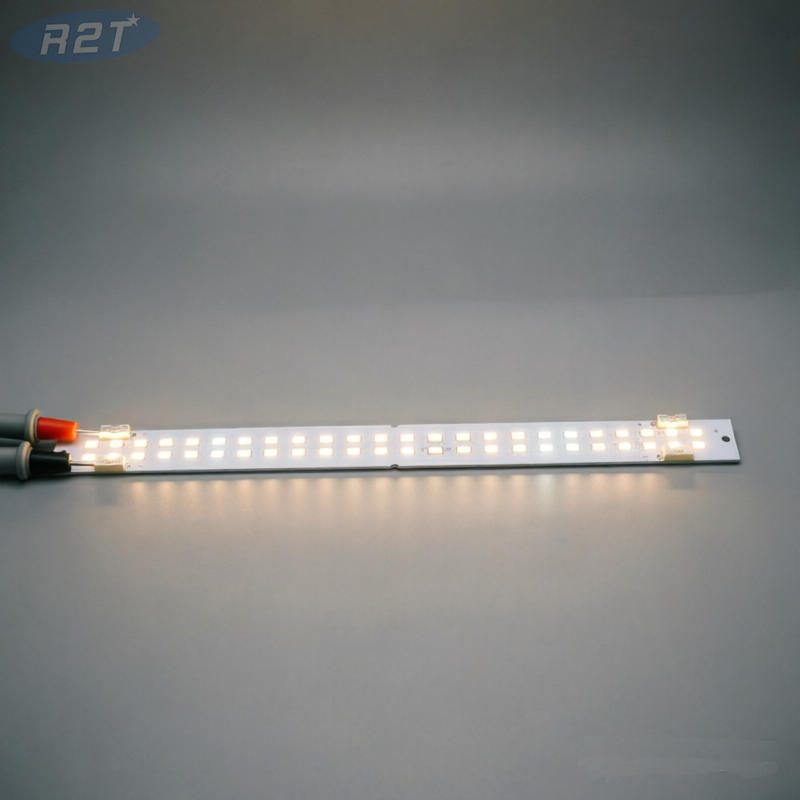

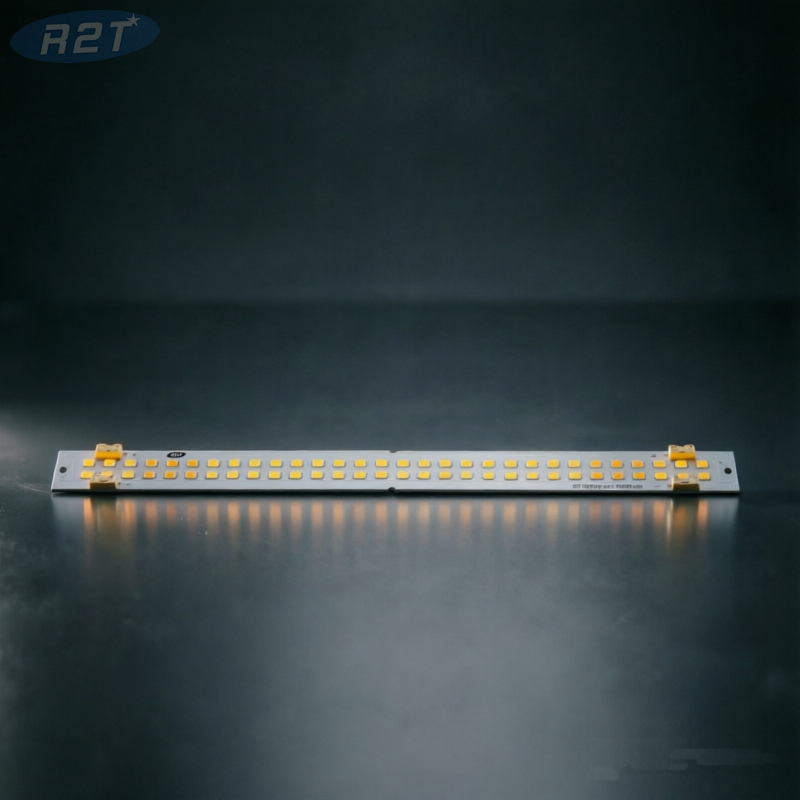

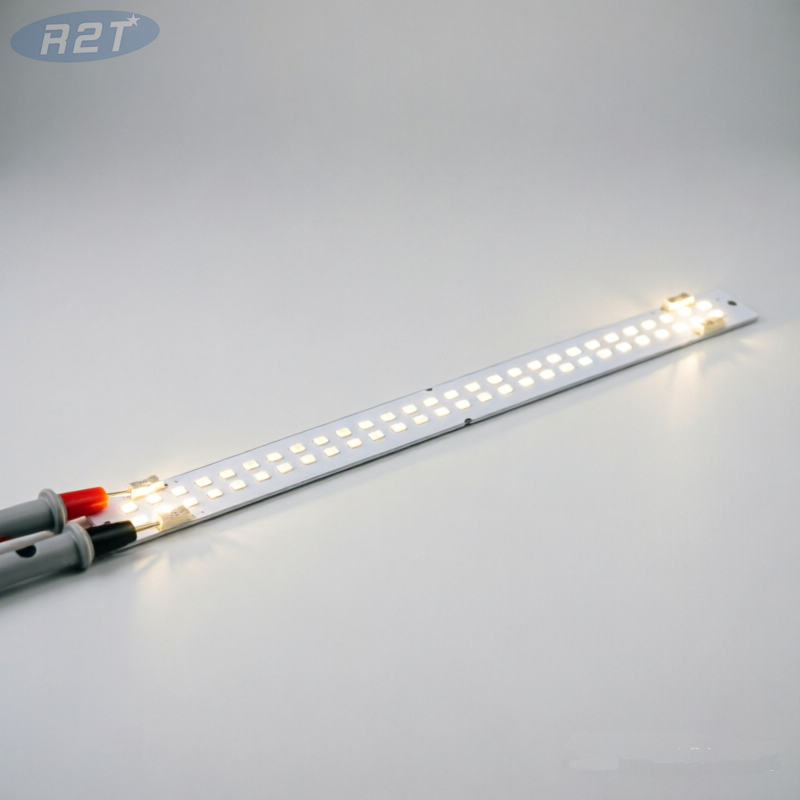

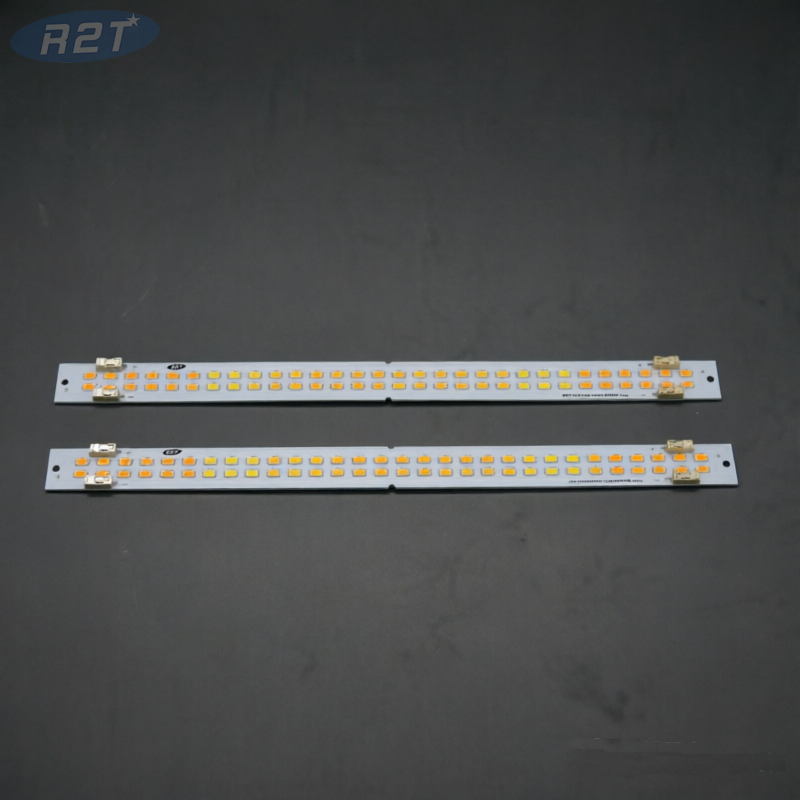

Линейный светодиодный модуль PCBA мощностью 20 Вт — это высокоэффективный, сверхмощный источник света, разработанный для высокопроизводительных коммерческих и линейных архитектурных светильников. размером Эта жесткая алюминиевая плата 300×20×2 мм включает в себя 60 светодиодов Samsung 561C премиум-класса, расположенных по схеме Работая от источника 10 серий/6 параллельных (10S6P) . постоянного тока 26–36 В постоянного тока (300 мА) , он оснащен толстой медной фольгой плотностью 2 унции и термодиэлектрическим слоем 2,0 Вт/м·К для оптимального рассеивания тепла и сверхнизкого термического сопротивления. Оснащенный 4 одноконтактными вставными разъемами , он обеспечивает быстрое соединение проводов без пайки для производителей OEM/ODM-оборудования.
Таблица технических характеристик продукта
Категория параметра | Техническая спецификация | Инженерные ценности/стандарты |
Тип продукта | Линейный световой двигатель | Жесткий алюминиевый светодиодный модуль PCBA |
Физические размеры | Размер платы | 300 мм (Д) × 20 мм (Ш) × 2,0 мм (В) |
Вес нетто | Вес устройства | 35 г ± 3% |
Характеристики светодиодного излучателя | Марка и модель чипа | Samsung LM561C (средней мощности 5630/561C) |
Количество светодиодов | 60 светодиодов на модуль | |
Ящик яркости светодиодов | S6 Bin (высокая светоотдача) | |
Цветовая температура (CCT) | 2700К/3000К/3500К/4000К/5000К/6500К | |
Индекс цветопередачи | индекс цветопередачи ≥ 80 | |
Электрический вход | Номинальная мощность | 30 Вт Макс. |
Топология схемы | 10 последовательно, 6 параллельно (10S6P) | |
Диапазон прямого напряжения | 26–36 В постоянного тока | |
Ток привода | 300 мА постоянный ток | |
Подложка и оборудование | Материал печатной платы | Печатная плата с алюминиевым сердечником (MCPCB) |
Поверхностная обработка | HASL (Выравнивание припоем горячим воздухом) | |
Медный слой | 2 унции (70 мкм) тяжелой меди | |
Теплопроводность | Диэлектрический слой 2,0 Вт/м·К | |
Интерфейс разъема | 4 шт. одноконтактные вставные клеммы (подключение без пайки) | |
Кастомизация (OEM/ODM) | Производственная поддержка | Индивидуальная разводка печатной платы Gerber, настройка CCT, жгут проводов, согласование оптики |
Ключевые технические преимущества
Премиум-светодиоды Samsung 561C S6 Bin: в комплект входят 60 высокоэффективных светодиодов Samsung 561C SMD, обеспечивающих выдающееся соотношение люмен на ватт, высокую однородность цвета и превосходную долговременную стабильность цвета.
Тяжелое медное основание плотностью 2 унции и тепловое основание 2,0 Вт/м·К. Изготовлено из алюминиевой платы толщиной 2,0 мм с медной фольгой толщиной 2 унции и теплопроводностью 2,0 Вт/м·К , быстро рассеивающей тепло перехода ($T_j$) для предотвращения затухания света и увеличения срока службы ($>50 000 ext{часов}$).
Система быстрого подключения без пайки: предварительно собрана с 4 одноконтактными вставными разъемами , что позволяет быстро подключать модули по принципу «включай и работай» непрерывными линейными проходами без необходимости ручной пайки на сборочной линии.
Оптимизированная архитектура схемы 10S6P. Работая при напряжении постоянного тока 26–36 В / 300 мА, 6-параллельная топология 10-й серии балансирует распределение мощности между всеми 60 микросхемами, максимизируя эффективность драйвера и надежность устройства.
Доступен полный спектр CCT: доступны в цветовой температуре от теплой до холодной (2700K, 3000K, 3500K, 4000K, 5000K, 6500K) с CRI 80+ для универсального коммерческого освещения.
приложения и совместимость приборов
Коммерческое архитектурное освещение: линейные подвесные светильники, встраиваемые офисные светильники и освещение бухт по периметру.
Промышленное и розничное освещение: системы коробов для супермаркетов, освещение полок и светодиодные рейки.
Индивидуальная конструкция светильника OEM/ODM: идеальная замена для производителей светильников, разрабатывающих низкопрофильные линейные светильники.
Вопросы и ответы:
Вопрос 1: Какие характеристики светодиодного драйвера необходимы для этой линейной платы PCBA мощностью 30 Вт?
О: Для этого модуля требуется светодиодный драйвер постоянного тока, обеспечивающий ток 300 мА с диапазоном выходного напряжения от 26 до 36 В постоянного тока (выходная мощность около 30 Вт на плату).
Вопрос 2: Как работают 4 одноконтактных разъема на этом модуле размером 300×20 мм?
О: На плате имеются 4 одноконтактные вставные клеммы для поверхностного монтажа (обычно 2 для положительного/отрицательного входа и 2 для сквозного шлейфового подключения). Они допускают использование одножильных или луженых многожильных проводов без ручной пайки, что значительно сокращает трудозатраты при сборке светильника.
В3: Можно ли настроить макет печатной платы размером 300x20 мм для различных размеров или марок светодиодов?
А: Да. Как производитель светодиодных печатных плат и печатных плат по индивидуальному заказу, мы можем регулировать размеры алюминиевых плат, изменять расположение разъемов, изменять соотношение последовательных и параллельных цепей или заменять светодиоды другими брендами (например, Cree, Lumileds, Bridgelux, Sanan) в соответствии с вашими требованиями OEM.
