Светодиодная ламповая панель мощностью 60 Вт-2 фута
r2t

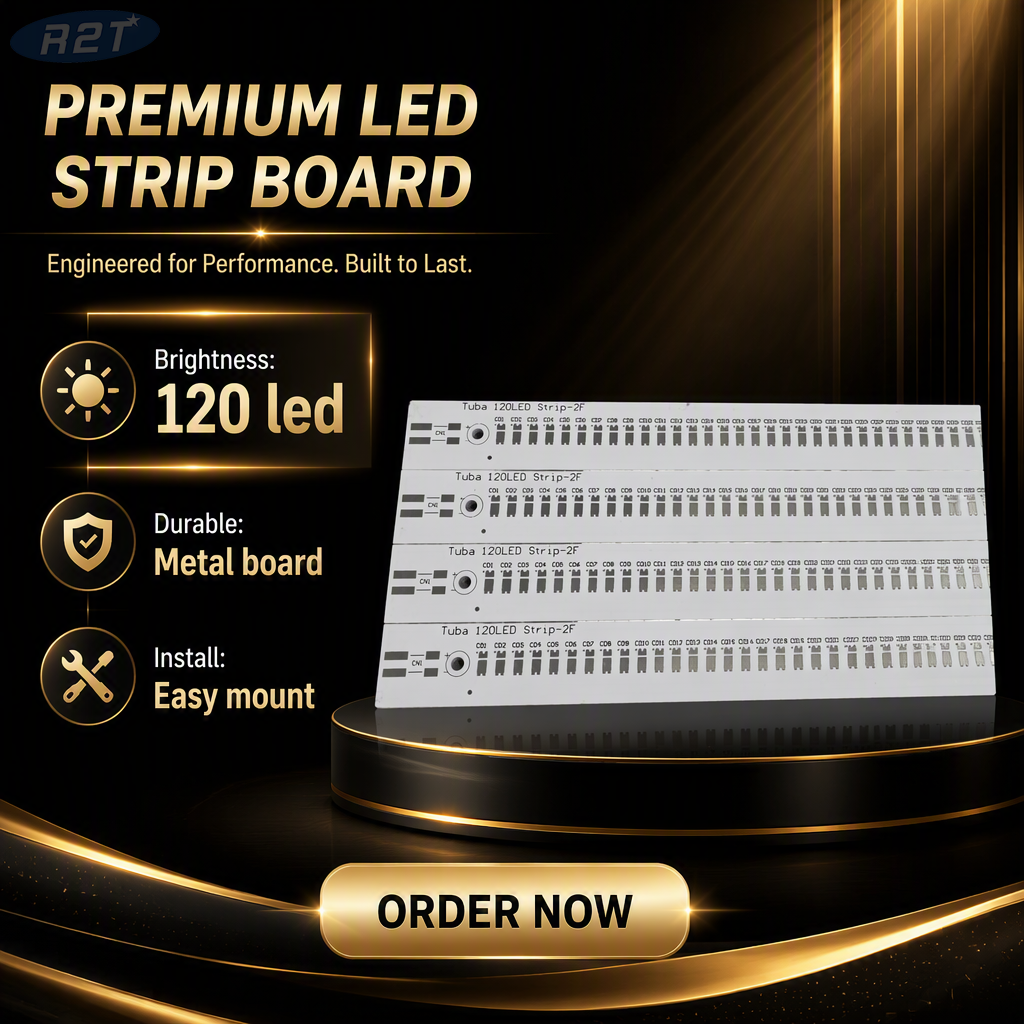

Линейный светодиодный модуль PCBA мощностью 60 Вт (серия 600 мм) представляет собой расширенный источник света высокой мощности, разработанный для коммерческих и линейных архитектурных светильников длиной 2 фута (600 мм). размером Эта жесткая алюминиевая плата 600×20×2 мм включает в себя 120 светодиодов Samsung 561C премиум-класса, сконфигурированных по схеме Работая от источника 12 серий/10 параллельных (12S10P) . постоянного тока 30–40 В постоянного тока (900 мА) , он использует тяжелую медную фольгу плотностью 2 унции и термодиэлектрический слой 2,0 Вт/м·К для превосходного рассеивания тепла и низких температур перехода. Оснащенный двумя двухконтактными вставными разъемами , он обеспечивает быструю межмодульную проводку без использования инструментов для сборки светильников в больших объемах.
Таблица технических характеристик продукта
Категория параметра | Техническая спецификация | Инженерные ценности/стандарты |
Тип продукта | Линейный световой двигатель | Расширенный жесткий алюминиевый светодиодный модуль PCBA |
Физические размеры | Размер платы | 600 мм (Д) × 20 мм (Ш) × 2,0 мм (В) |
Вес нетто | Вес устройства | 70 г ± 3% |
Характеристики светодиодного излучателя | Марка и модель чипа | Samsung LM561C (средней мощности 5630/561C) |
Количество светодиодов | 120 светодиодов на модуль | |
Ящик яркости светодиодов | S6 Bin (высокая светоотдача) | |
Цветовая температура (CCT) | 2700К/3000К/3500К/4000К/5000К/6500К | |
Индекс цветопередачи | индекс цветопередачи ≥ 80 | |
Электрический вход | Номинальная мощность | 60 Вт Макс. |
Топология схемы | 12 последовательно, 10 параллельно (12S10P) | |
Диапазон прямого напряжения | 30–40 В постоянного тока | |
Ток привода | 900 мА постоянный ток | |
Подложка и оборудование | Материал печатной платы | Печатная плата с алюминиевым сердечником (MCPCB) |
Поверхностная обработка | HASL (Выравнивание припоем горячим воздухом) | |
Медный слой | 2 унции (70 мкм) тяжелой меди | |
Теплопроводность | Диэлектрический слой 2,0 Вт/м·К | |
Интерфейс разъема | 2 шт. двухконтактные вставные клеммы (подключение без пайки) | |
Кастомизация (OEM/ODM) | Производственная поддержка | Индивидуальная разводка печатной платы Gerber, настройка CCT, жгут проводов, согласование оптики |
Ключевые технические преимущества
Массив Samsung 561C с высокой выходной мощностью из 120 шт.: Плотность вдвое выше, чем у 300-мм версии, в комплект входит 120 высокоэффективных светодиодов Samsung 561C с S6-элементами, обеспечивающих интенсивное равномерное освещение с минимальным количеством диодных пикселов.
Тяжелая медь плотностью 2 унции и тепловое основание 2,0 Вт/м·К. Алюминиевая подложка толщиной 2,0 мм имеет медную оболочку толщиной 2 унции и термодиэлектрический слой 2,0 Вт/м·К , обеспечивающий быструю передачу тепла по всей длине 600 мм для предотвращения термической деградации (срок службы составляет $>50 000 ext{часов}$).
Двухконтактные беспаечные клеммы: предварительно оснащены двумя двухконтактными вставными разъемами (положительный/отрицательный вход и проходной), что позволяет быстро и надежно вставлять одножильные или многожильные провода без ручной пайки.
Оптимизированная топология схемы 12S10P: работающая при напряжении постоянного тока 30–40 В / 900 мА, 12-серийная 10-параллельная схема оптимизирует распределение тока между всеми 120 микросхемами для поддержания высокой эффективности драйвера и теплового баланса устройства.
Идеальный модульный стандарт высотой 2 фута: длина 600 мм подходит для стандартных линейных корпусов светильников длиной 2 фута, 4 фута (2 модуля) и 8 футов (4 модуля), что обеспечивает плавную интеграцию коммерческого освещения.
Приложения и совместимость устройств
Коммерческие светильники высотой 2 фута или 4 фута: непрерывные линейные подвесные светильники, архитектурные щелевые светильники, светильники для внутреннего выращивания и офисные подвесные светильники.
Промышленное и розничное освещение: линейные светильники для высоких пролетов, системы коробов для супермаркетов и светодиодные рейки.
Индивидуальная конструкция светильника OEM/ODM: стандартный модуль светового двигателя для производителей светильников, разрабатывающих низкопрофильное линейное освещение с высоким световым потоком.
Часто задаваемые вопросы (FAQ)
В1: Какой светодиодный драйвер рекомендуется для этой линейной платы PCBA мощностью 60 Вт и шириной 600 мм?
О: Для этого модуля требуется светодиодный драйвер постоянного тока, обеспечивающий ток 900 мА и диапазон выходного напряжения от 30 до 40 В постоянного тока (номинальная мощность около 60 Вт).
Вопрос 2: Как работают два двухконтактных разъема на этой печатной плате длиной 600 мм?
О: Плата оснащена двумя двухконтактными вставными клеммами поверхностного монтажа. Каждая клемма оснащена надежным двухконтактным контактом для стабильной подачи тока силой 900 мА, что позволяет быстро вставлять провода без ручной пайки во время производства светильника.
Вопрос 3: Можно ли последовательно подключить этот модуль длиной 600 мм к линейным светильникам длиной 1200 мм (4 фута) или 2400 мм (8 футов)?
А: Да. Несколько модулей длиной 600 мм можно подключить последовательно или параллельно (в зависимости от выходного сигнала вашего светодиодного драйвера) с помощью двухконтактных разъемов для формирования непрерывных линейных световых дорожек длиной 4 или 8 футов.
