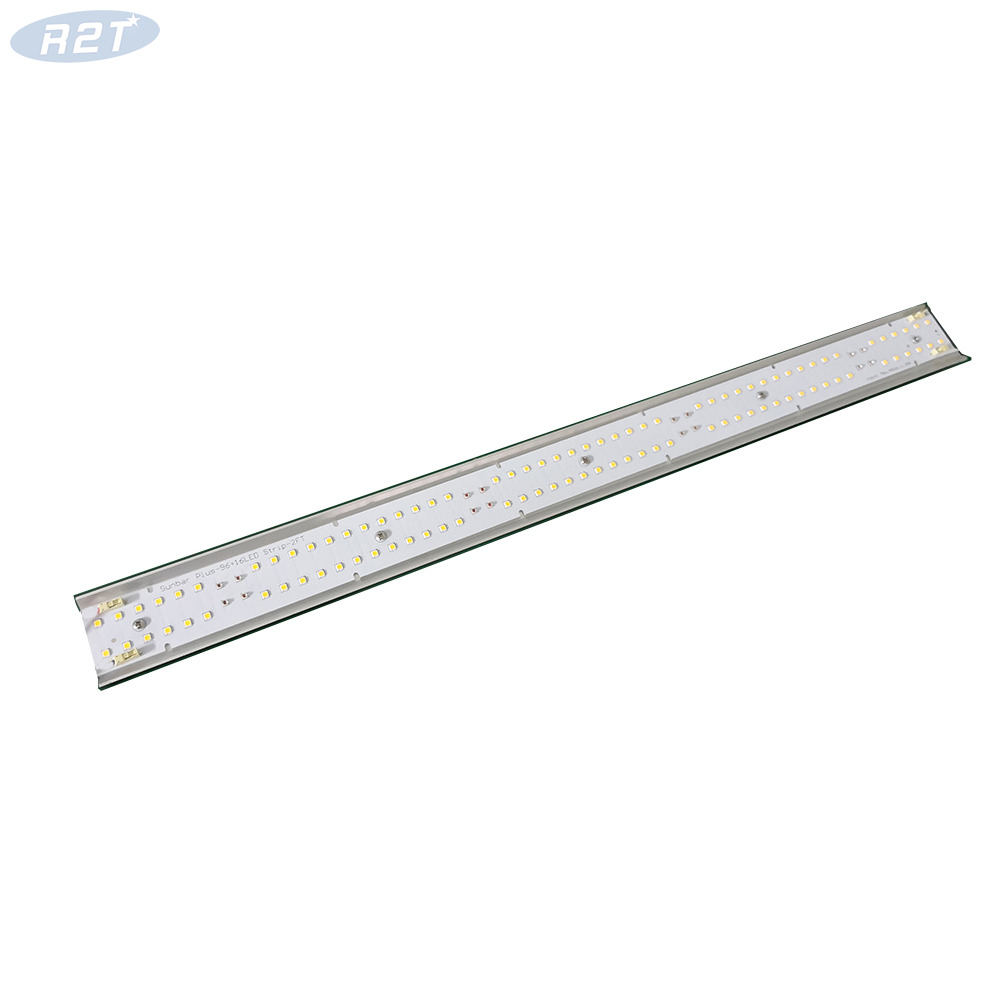

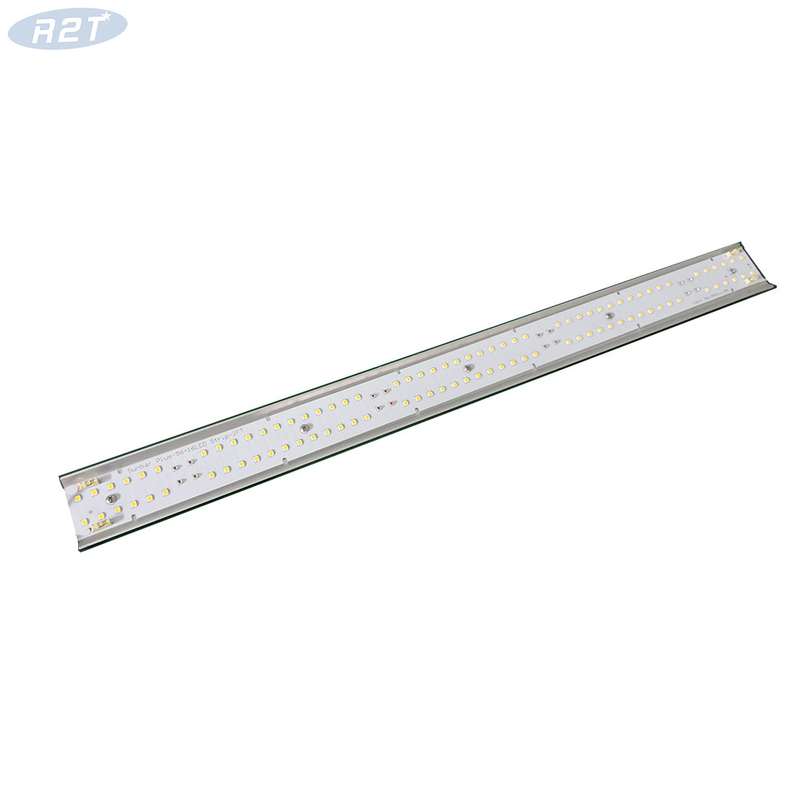

Светодиодный модуль PCBA мощностью 60 Вт
R2T
Светодиодный модуль PCBA (печатная плата в сборе) мощностью 60 Вт — это сверхмощный высокоэффективный световой двигатель, разработанный для производителей OEM/ODM-оборудования. Созданный на алюминиевой подложке с высокой теплопроводностью, он служит основным элементом светильника для освещения высотных пролетов, уличных фонарей и прожекторов на высоких мачтах, обеспечивая постоянную световую отдачу системы до 160 лм/Вт.
Таблица технических характеристик продукта
| Категория параметра | Техническая спецификация | Инженерные ценности/стандарты |
| Электрический вход | Номинальная мощность | 60 Вт ± 5% |
| Диапазон входного напряжения | 40–48 В постоянного тока (привод постоянного тока) | |
| Ток привода | 1200–1500 мА | |
| Оптический выход | Эффективность системы | 140–160 лм/Вт (в зависимости от CCT/CRI) |
| Световой поток | 8400–9600 лм | |
| Индекс цветопередачи (CRI) | Ра80/Ра90+ Опционально | |

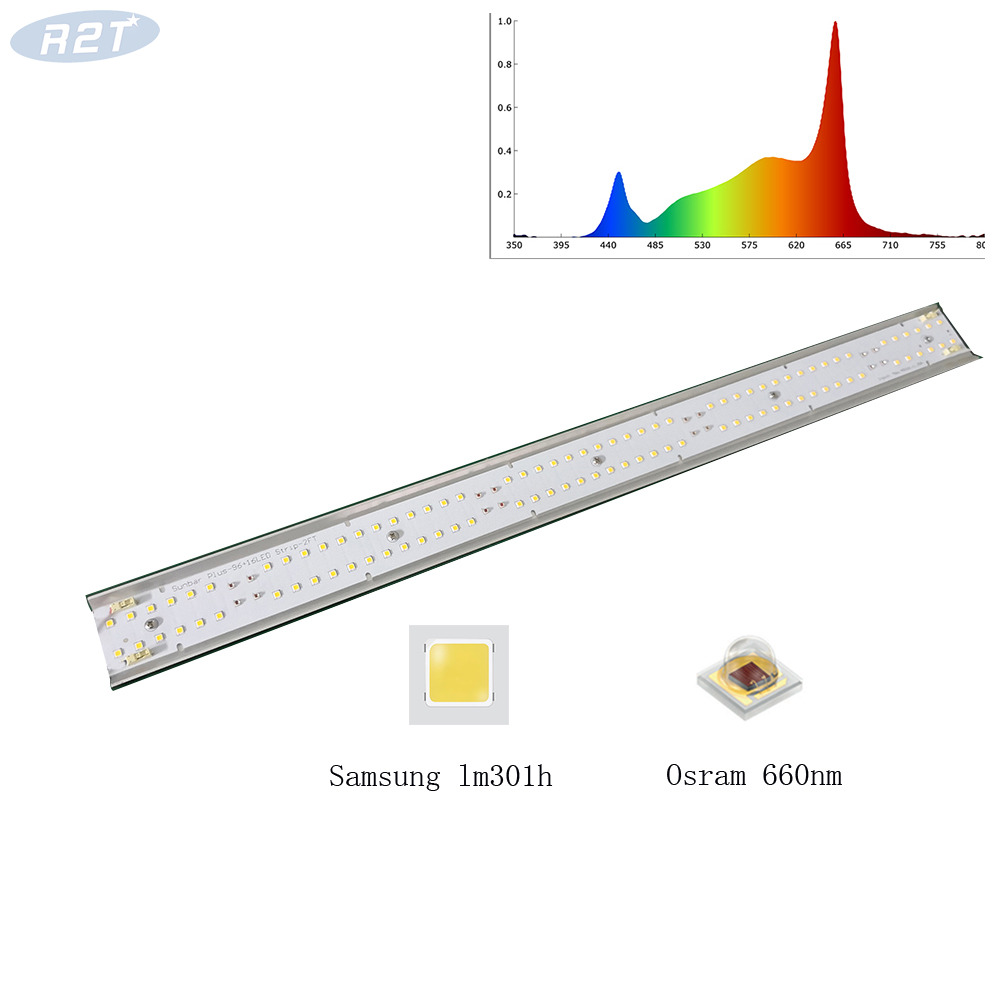

| Цветовая температура (CCT) | От 2700K (теплый) до 6500K (холодный белый) /настраиваемый белый +660 нм | |
| Тепловое и аппаратное обеспечение | Подложка платы | Алюминиевая подложка / MCPCB (1,5–2,0 мм) |
| Теплопроводность | 2,0–4,0 Вт/м·К | |
| Варианты брендов светодиодных чипов | Люмилед/Кри/Осрам/Бриджлюкс/Санан 2835/5050 | |
| Совместимость оптических объективов | Подходит для стандартной оптики Zhaga Book 15/5050. | |
| Защита и характеристики | Рабочая температура | от -40°С до +85°С |
| Защита цепи | Встроенный диод TVS/ESD защиты | |
| Стандартный срок службы | > 54 000 часов (L80B10 @ Ts = 85°C) |
Ключевые технические преимущества
Усовершенствованное управление температурным режимом (MCPCB): используется печатная плата с алюминиевым металлическим сердечником мощностью 2,0+ Вт/м·К для снижения температуры перехода ($T_j$), что значительно замедляет износ светового потока и повышает стабильность компонентов драйвера.
Оптически оптимизированная компоновка чипов: специальное расстояние между светодиодами обеспечивает равномерное распределение света, уменьшая количество горячих точек и обеспечивая 100% совместимость со стандартными вторичными оптическими линзами (углы луча 60°/90°/120°).
Резервирование и защита цепи: встроенная параллельная схема гарантирует, что в случае выхода из строя одного светодиода остальная часть массива мощностью 60 Вт останется работоспособной без перегрузки по току на соседних чипах.
Экологический дизайн и высокая эффективность: высокая светоотдача на ватт (160 долларов США ext{лм/Вт}$) снижает потребление энергии и соответствует международным стандартам DLC Premium и ErP.
Приложения и интеграция
Промышленное освещение высоких пролетов: заменяет устаревшие лампы HID/MH в освещении складов и заводов.
Наружное и площадное освещение: используется в модульных светодиодных уличных фонарях, фонарях для парковок и прожекторах безопасности по периметру.
Архитектурное освещение и освещение высоких мачт: Основной источник света для спортивных стадионов, портов и освещения тяжелой инфраструктуры.
В1: Какое рекомендуемое напряжение драйвера для этого светодиодного модуля PCBA мощностью 60 Вт?
A: Модуль работает от источника постоянного тока напряжением от 24 до 48 В постоянного тока (обычно ток возбуждения 1200–1500 мА). Всегда используйте высокоэффективный светодиодный драйвер постоянного тока класса 2.
В2: Можно ли настроить этот светодиодный модуль мощностью 60 Вт в соответствии с размерами CCT и платы?
А: Да. Мы предлагаем услуги OEM/ODM, включая индивидуальную компоновку алюминиевой печатной платы, выбор CCT (от 2700K до 6500K), варианты CRI (80 или 90+) и индивидуальное расположение монтажных отверстий.
В3: Как эта печатная плата справляется с рассеиванием тепла в закрытых светильниках?
О: Плата имеет алюминиевое основание с высокой теплопроводностью ($2,0 ext{--}4,0 ext{ Вт/м}cdot ext{K}$). Его необходимо установить непосредственно на внешний алюминиевый радиатор с термопастой, чтобы поддерживать температуру перехода ниже 85 ℃.
