3ED-12V RGBW

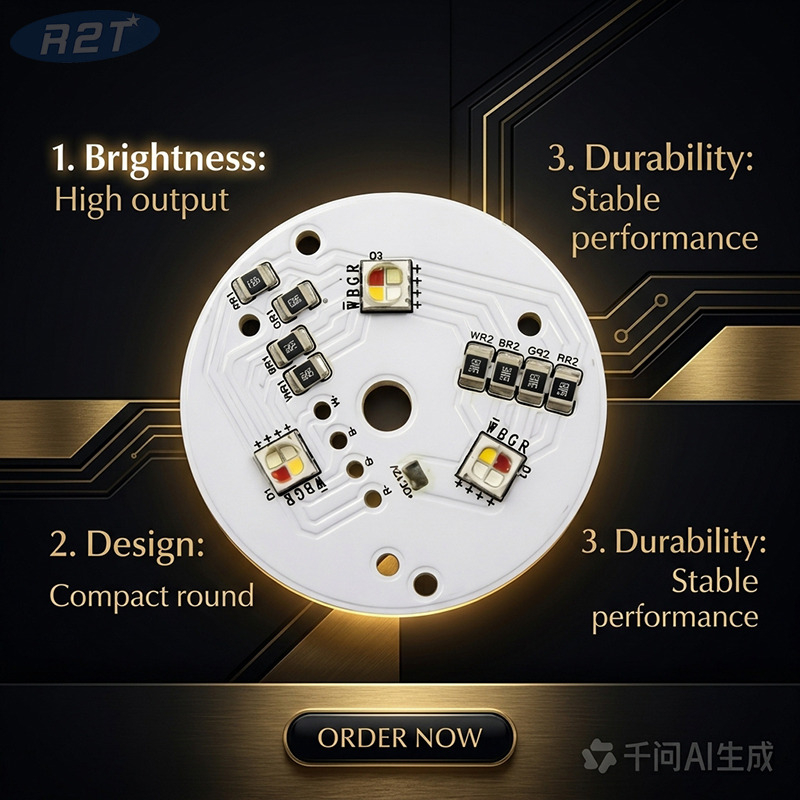

Высокопроизводительная круглая алюминиевая светодиодная печатная плата с излучателями Cree XML2
Обзор продукта
Эта круглая алюминиевая печатная плата диаметром 45,3 мм, разработанная для прецизионного освещения, включает в себя три высокоэффективных излучателя Cree XLamp XM-L2 (RTBW). Этот модуль, предназначенный для работы от входного напряжения 12 В постоянного тока, является идеальным решением для освещения сцен, архитектурных объектов и специализированного освещения, требующего компактных форм-факторов и превосходного управления температурой.
В отличие от стандартных плат FR4, в нашей алюминиевой подложке (MCPCB) используется высокоэффективный диэлектрический слой с коэффициентом теплопроводности 2,0 Вт/мК. Это гарантирует, что тепло, выделяемое мощными чипами Cree, быстро передается на радиатор, сохраняя стабильность цвета и продлевая срок службы устройства.
Технические характеристики
以下是为您定制的两套文案,分别针对阿里巴巴国际站(B2B平台) и 独立站(SEO/GEO优化).。
特点: 关键词堆砌合理,参数清晰,强调工厂实力和定制能力，适合B2B采购商快速抓取信息。
Название продукта (оптимизация названия):
Мощная светодиодная алюминиевая печатная плата диаметром 45,3 мм, толщина 1,6 мм, теплопроводность 2,0 Вт/мк с 3 чипами Cree XML2 5050 RTBW, вход 12 В постоянного тока, пользовательская MCPCB
Ключевые слова продукта:
светодиодная алюминиевая печатная плата, MCPCB, печатная плата Cree XML2, плата с высокой теплопроводностью, специальный светодиодный модуль, светодиодная плата 12 В, круглая алюминиевая подложка.
Описание продукта:
Обзор:
Мы специализируемся на высококачественных печатных платах с металлическим сердечником (MCPCB) и сборке светодиодных модулей. Эта специальная круглая алюминиевая подложка разработана для применения в системах освещения высокой мощности и оснащена чипами Cree XML2 премиум-класса, обеспечивающими превосходную яркость и цветопередачу. Разработан для эффективного отвода тепла и долгосрочной стабильности.
Ключевые характеристики:
Материал подложки: высококачественный алюминиевый сплав.
Размеры платы: Φ45,3 мм (круглая)
Толщина платы: 1,6 мм (стандартная толщина FR4/MCPCB для обеспечения жесткости)
Вес меди: конечная медь 70 мкм (2 унции) – обеспечивает высокую пропускную способность по току и лучшее распространение тепла.
Теплопроводность: 2,0 Вт/мК (высокоэффективный диэлектрический слой)
Поверхностная обработка: HASL (выравнивание припоем горячим воздухом) – доступен вариант, не содержащий свинца.
Паяльная маска: белая (односторонняя) – максимально увеличивает светоотражение.
Шелкография: черный – четкая маркировка компонентов.
Входное напряжение: постоянное напряжение 12 В постоянного тока.
Ключевые особенности и преимущества
1. Оптимизированная тепловая архитектура
Комбинация диэлектрического слоя мощностью 2,0 Вт и меди толщиной 70 мкм (2 унции) создает путь с низким тепловым сопротивлением. Это критически важно для таких плат с высокой плотностью мощности, поскольку предотвращает «тепловой выход из-под контроля» и гарантирует, что чипы Cree XML2 будут работать с номинальным световым потоком без ухудшения качества.
2. Выбор премиум-излучателя
Оснащен излучателями Cree XLamp XM-L2 в корпусе 5050. Конфигурация RTBW позволяет создавать универсальные световые эффекты, способные создавать насыщенные цвета RGB или теплый/холодный белый цвет с высоким индексом цветопередачи при правильном смешивании.
3. Отражающая эффективность
Белая паяльная маска предназначена не только для защиты; он действует как отражатель. Односторонняя алюминиевая конструкция максимизирует общий световой поток, извлекаемый из корпуса, повышая общую эффективность системы.
Часто задаваемые вопросы (FAQ)
Вопрос 1: Что означает «RTBW» в конфигурации светодиодов?
О: RTBW означает красный, настоящий зеленый, синий и белый. Это указывает на то, что корпус 5050 содержит четыре отдельных кристалла, что позволяет модулю создавать полноцветные эффекты RGB, а также высококачественный белый свет.
В2: Почему вес меди указан как 70 мкм?
Ответ: 70 мкм эквивалентны 2 унции меди. Стандартные печатные платы обычно имеют толщину 1 унцию (35 мкм). Мы используем медь толщиной 2 унции, чтобы выдерживать более высокий ток, необходимый для трех чипов Cree XML2, и способствовать распределению тепла по плате в поперечном направлении, прежде чем оно перейдет вниз через алюминиевую подложку.
В3: Совместима ли эта плата со стандартными светодиодными драйверами 12 В?
О: Да, схема рассчитана на вход постоянного напряжения 12 В постоянного тока. Однако убедитесь, что ваш драйвер имеет достаточную силу тока для поддержки общей мощности трех чипов XML2 при полной яркости.
В4: Можете ли вы настроить размер или расположение этой печатной платы?
А: Абсолютно. Мы специализируемся на услугах OEM/ODM. Хотя Φ45,3 мм является стандартным размером для некоторых приспособлений, мы можем отрегулировать диаметр, положение отверстий и схему схемы в соответствии с вашими конкретными требованиями к механическому корпусу.
Вопрос 5: В чем преимущество использования алюминия перед FR4 в этом приложении?
О: Алюминий сам действует как радиатор. Для мощных светодиодов, таких как Cree XML2, плата FR4 будет удерживать тепло, что приведет к быстрому выходу из строя. Алюминиевая подложка с проводимостью 2,0 Вт обеспечивает низкую температуру перехода, сохраняя срок службы светодиода и постоянство цвета.
