1 Вт RGBW

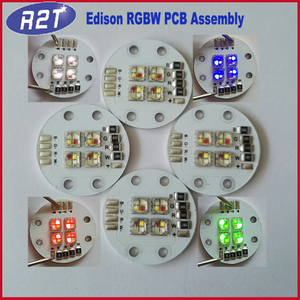

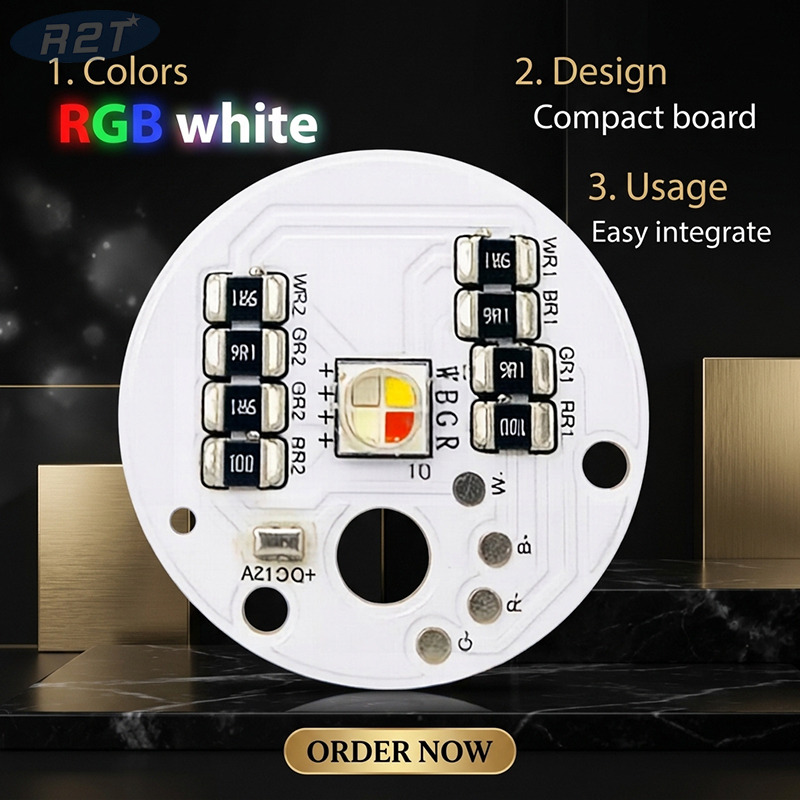

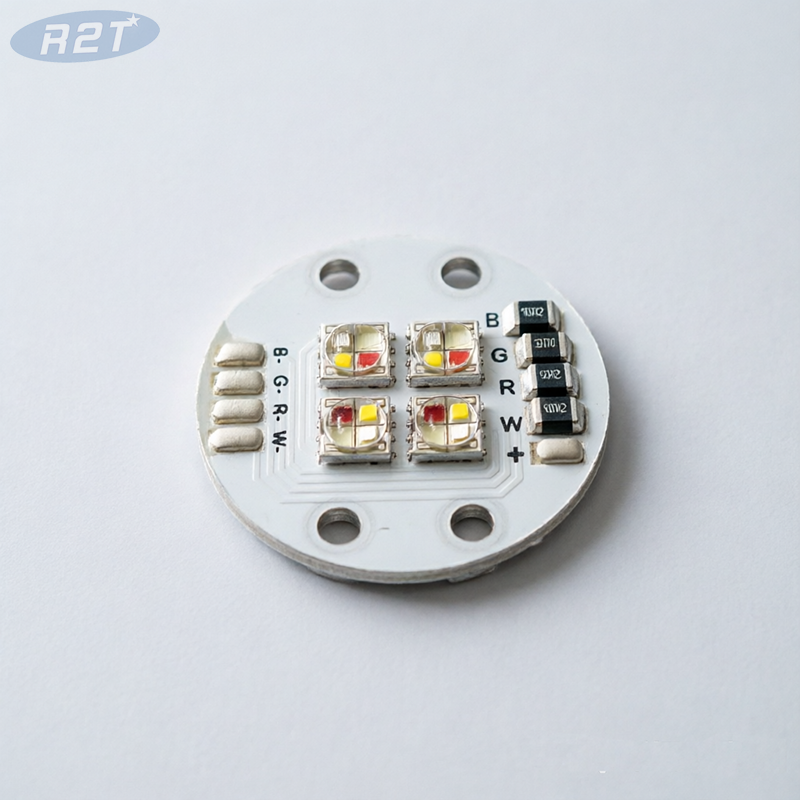

Круглый светодиодный модуль RGBW Φ30 12 В представляет собой интегрированный источник света высокой плотности, разработанный для индивидуальных прожекторных, акцентных и архитектурных светильников RGBW. Эта плата, построенная на печатной плате с алюминиевым металлическим сердечником (MCPCB) толщиной 1,6 мм, с толстой медной фольгой плотностью 2 унции и теплопроводностью 2,0 Вт/мК , оснащена мощным светодиодным излучателем Cree XML2 5050 4-в-1 RGBW (красный, зеленый, синий, нейтральный белый).
Разработанный со встроенной сетью резисторов SMD непосредственно на печатной плате, он обеспечивает прямой ввод постоянного тока 12 В без необходимости использования внешних драйверов постоянного тока. Обладая 5-контактным расположением общего положительного (+12 В постоянного тока) и независимым управлением каналами (R-, G-, B-, W-), он легко интегрируется со стандартными ШИМ-контроллерами RGBW с напряжением 12 В.
Категория параметра | Техническая спецификация | Инженерные ценности/стандарты |
Тип продукта | Круглый светодиодный светильник RGBW | Жесткая круглая алюминиевая печатная плата со встроенными резисторами |
Диаметр доски | Физические размеры | $Phi 30 ext{мм}$ Круг |
Толщина платы | Датчик подложки | Основание 1,6 мм, алюминий |
Медный вес | Окончательная толщина меди | 2 унции (70 мкм) тяжелой меди |
Теплопроводность | Скорость диэлектрического слоя | Высокая теплоотдача 2,0 Вт/м·К |
Поверхностная обработка | Покрытие печатной платы | HASL (Выравнивание припоем горячим воздухом) |
Паяльная маска / Шелк | Цвет маски и легенды | Односторонняя белая паяльная маска / черная шелкография |
Марка светодиодного излучателя | Чип-пакет | 1 шт. Cree XLamp XML2/5050 RGBW (4-в-1) |
Цвета светоотдачи | Цветовой спектр | Красный, зеленый, синий, белый (независимый 4-канальный) |
Рабочее напряжение | Входные электрические характеристики | 12 В постоянного тока (прямой вход) |
Архитектура привода | Действующее регулирование | Встроенные резисторы SMD (предварительно настроены на 12 В постоянного тока) |
Проводной интерфейс | Топология паяльной площадки | Схема с 5-контактным общим анодом (+12 В постоянного тока, R-, G-, B-, W-) |
Кастомизация | Возможности OEM/ODM | Нестандартный диаметр платы, адаптация напряжения, жгут проводов |
Ключевые технические преимущества

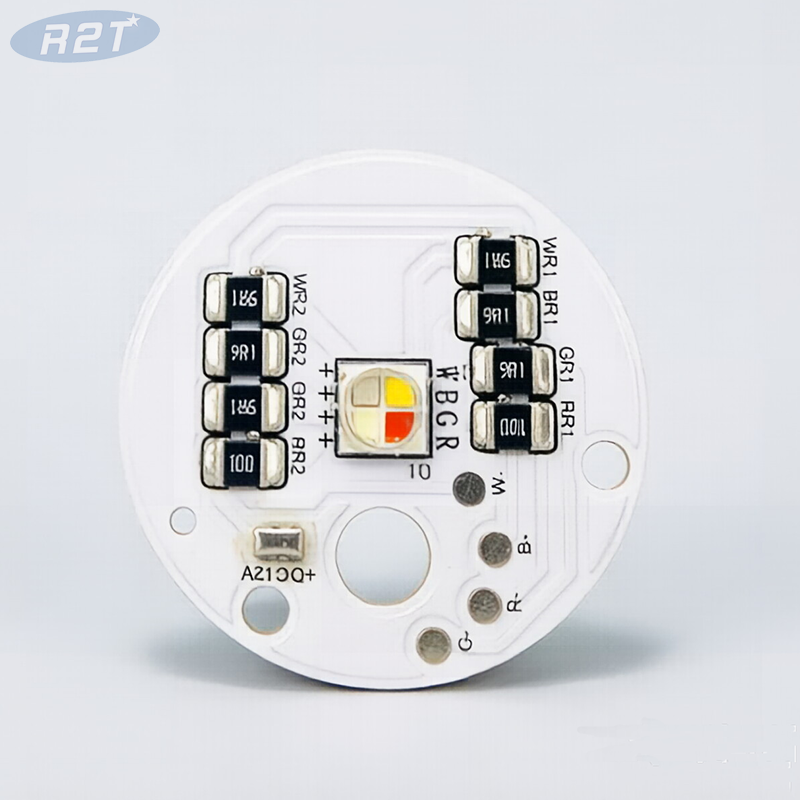

Встроенная конструкция с прямым подключением и подключением 12 В. Встроенные резисторы для поверхностного монтажа (сетевые серии WR1, GR1, BR1, RR1) преобразуют стандартное постоянное напряжение 12 В до оптимального рабочего уровня микросхемы, обеспечивая прямое подключение к источникам питания 12 В или ШИМ-контроллерам затемнения без дополнительных плат драйверов.
Мощный излучатель Cree XML2 5050 RGBW: включает в себя настоящий диод Cree XML2 5050 4-в-1, объединяющий красные, зеленые, синие и белые кристаллы под одной линзой для насыщенного смешивания цветов и четкого, выделенного белого света.
Компактный 30 форм-фактор Φ: сверхмалая круглая алюминиевая опора толщиной 30 мм позволяет легко интегрировать его в тесные корпуса светильников, фонари для шайб, мотоциклетные/автомобильные акценты и сценическую световую оптику.
Тяжелый медный сердечник плотностью 2 унции и алюминиевый сердечник плотностью 2,0 Вт/м·К: используется алюминиевая подложка толщиной 1,6 мм с тяжелыми медными дорожками толщиной 2 унции и теплопроводностью 2,0 Вт/м·К , которая быстро отводит тепло от кристалла Cree и предотвращает затухание просвета.
Стандартное общее положительное управление ШИМ: четко нанесенные шелкографией паяные площадки (+DC12V, R-, G-, B-, W-) обеспечивают надежное паяное соединение со стандартными низкочастотными переключающими контроллерами RGBW и диммерами ШИМ для умного дома.
Приложения и совместимость устройств
Архитектурные и ландшафтные акценты: уличные точечные светильники Mini RGBW, настенные светильники, фонтанные светильники и светильники для садовых акцентов.
Развлекательное и сценическое освещение: компактные движущиеся головки RGBW, световые вставки PAR и специальные светильники для смешивания цветов, управляемые по DMX.
Автомобильное и морское индивидуальное освещение: акцентные светильники для салона автомобиля на 12 В, вспомогательные фонари для мотоциклов и фонари для шайб на палубе лодки.
Изготовленный на заказ OEM/ODM дизайн светильника DIY: идеальный встраиваемый источник света RGBW для 3D-печатных ламп, светильников для умного дома и настольного освещения.
Часто задаваемые вопросы (FAQ)
В1: Нужен ли мне драйвер постоянного тока для этого светодиодного модуля RGBW диаметром 30 мм?
О: Нет. Этот модуль оснащен встроенной резисторной схемой, разработанной специально для прямого входного питания 12 В постоянного тока . Вы можете подключить его напрямую к источнику питания постоянного тока 12 В или стандартному контроллеру PWM RGBW 12 В.
В2: Как настроены площадки для пайки на этой плате?
О: На плате используется 5-контактная общая позитивная раскладка, отмеченная на шелкографии:
+DC12V: положительная входная мощность 12 В
R-: Отрицательная панель управления для красного канала.
G-: Отрицательная панель управления для зеленого канала.
B-: Отрицательная панель управления синим каналом.
W-: Отрицательная панель управления для белого канала.
В3: Требуется ли внешний радиатор для этого 30-мм алюминиевого модуля?
А: Да. Хотя алюминиевое основание толщиной 1,6 мм (2,0 Вт/мк) эффективно распределяет тепло по 30-мм плате, во время непрерывной работы на полной мощности настоятельно рекомендуется монтировать его на внешний алюминиевый радиатор или корпус светильника с использованием термопасты, чтобы сохранить долговечность светодиодов.
