Светодиодная трубка мощностью 670 Вт-3 фута
r2t
Обзор

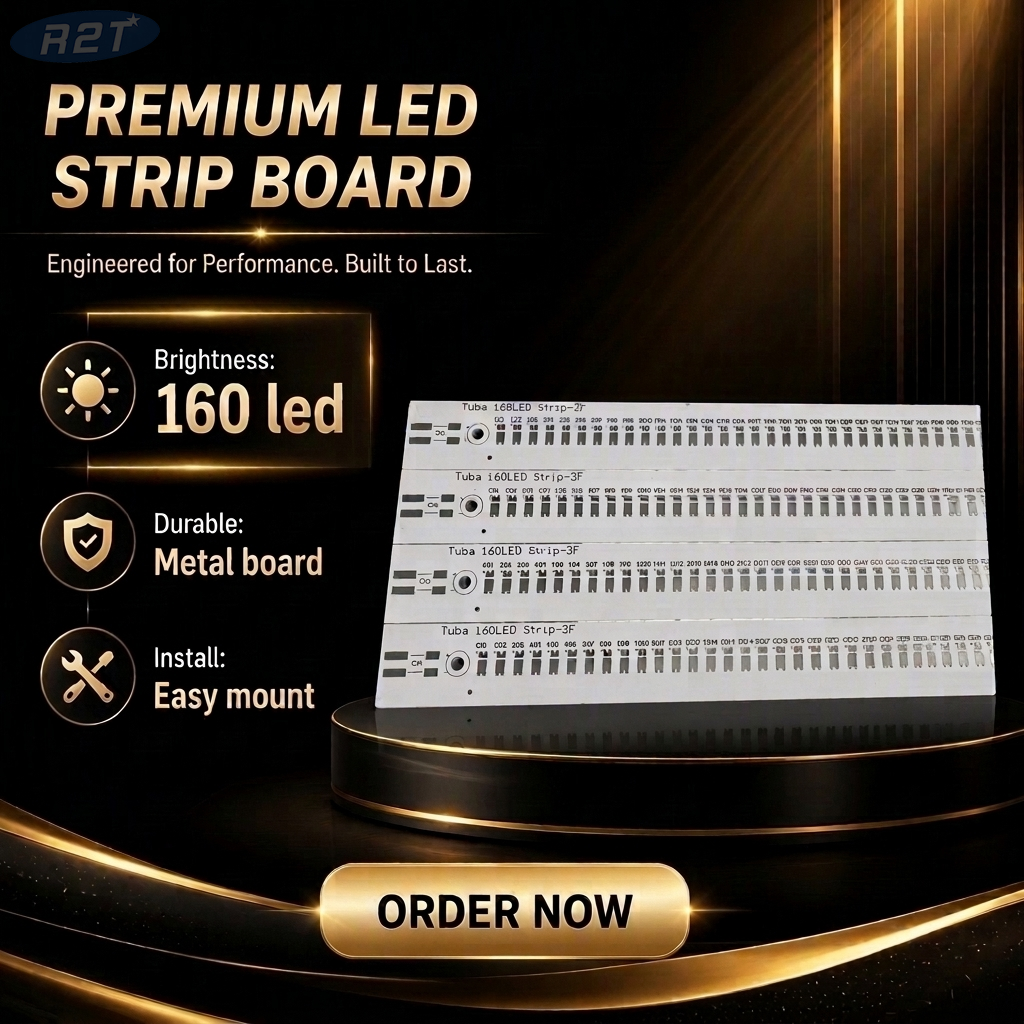

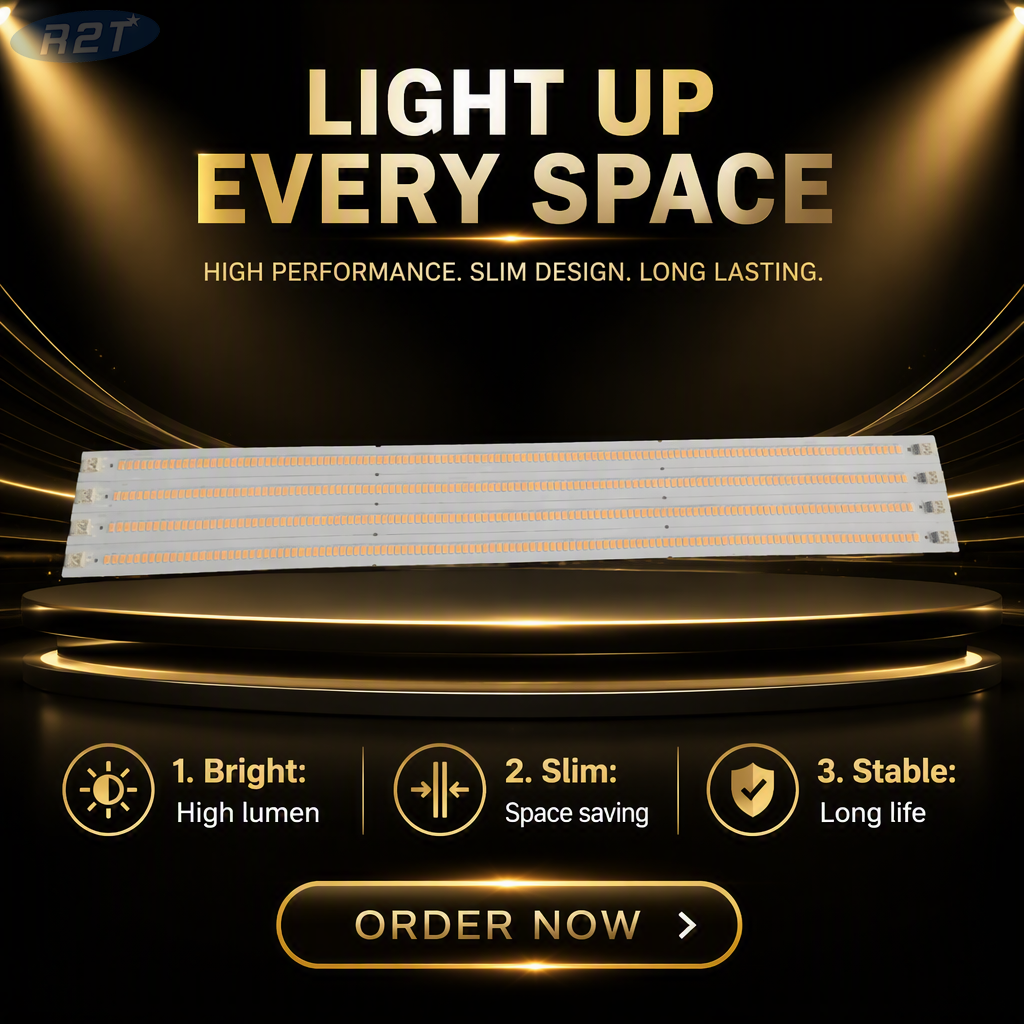

Линейный светодиодный модуль высокой выходной мощности PCBA мощностью 70 Вт (серия 900 мм) представляет собой сверхдлинный источник света, предназначенный для коммерческих светильников непрерывного действия длиной 3 фута (900 мм) и многофутовых. размером Эта жесткая алюминиевая плата 900×20×2,0 мм включает в себя 160 светодиодов Samsung 561C премиум-класса, сконфигурированных в топологии 16 серий/10 параллельных (16S10P) . Работая при номинальной мощности 70 Вт (прямое напряжение 48 В постоянного тока при токе 1460 мА) , он оснащен толстой медной фольгой плотностью 2 унции и термодиэлектрической подложкой 2,0 Вт/м·К для быстрого распределения тепла. В сочетании с 2 оригинальными двухконтактными SMD-разъемами Wago 2060-402/998-404 (с 2 положительными и 2 отрицательными полюсами) он обеспечивает высокую пропускную способность по току и простое подключение без пайки.
Таблица технических характеристик продукта
Категория параметра | Техническая спецификация | Инженерные ценности/стандарты |
Тип продукта | Мощный линейный двигатель | Расширенный жесткий алюминиевый светодиодный модуль PCBA |
Физические размеры | Размер платы | 900 мм (Д) × 20 мм (Ш) × 2,0 мм (В) |
Вес нетто | Вес устройства | 105 г ± 3% |
Характеристики светодиодного излучателя | Марка и модель чипа | Samsung LM561C (средней мощности 5630/561C) |
Количество светодиодов | 160 светодиодов на модуль | |
Ящик яркости светодиодов | S6 Bin (высокая светоотдача) | |
Цветовая температура (CCT) | 2700К/3000К/3500К/4000К/5000К/6500К | |
Индекс цветопередачи | индекс цветопередачи ≥ 80 | |
Электрический вход | Номинальная мощность | 70 Вт Макс. |
Топология схемы | 16 последовательно, 10 параллельно (16S10P) | |
Рабочее напряжение (Vf) | 48 В постоянного тока | |
Ток привода | 1460 мА постоянный ток | |
Подложка и оборудование | Материал печатной платы | Печатная плата с алюминиевым сердечником (MCPCB) |
Поверхностная обработка | HASL (Выравнивание припоем горячим воздухом) | |
Медный слой | 2 унции (70 мкм) Толстая медная фольга | |
Теплопроводность | Диэлектрический слой 2,0 Вт/м·К | |

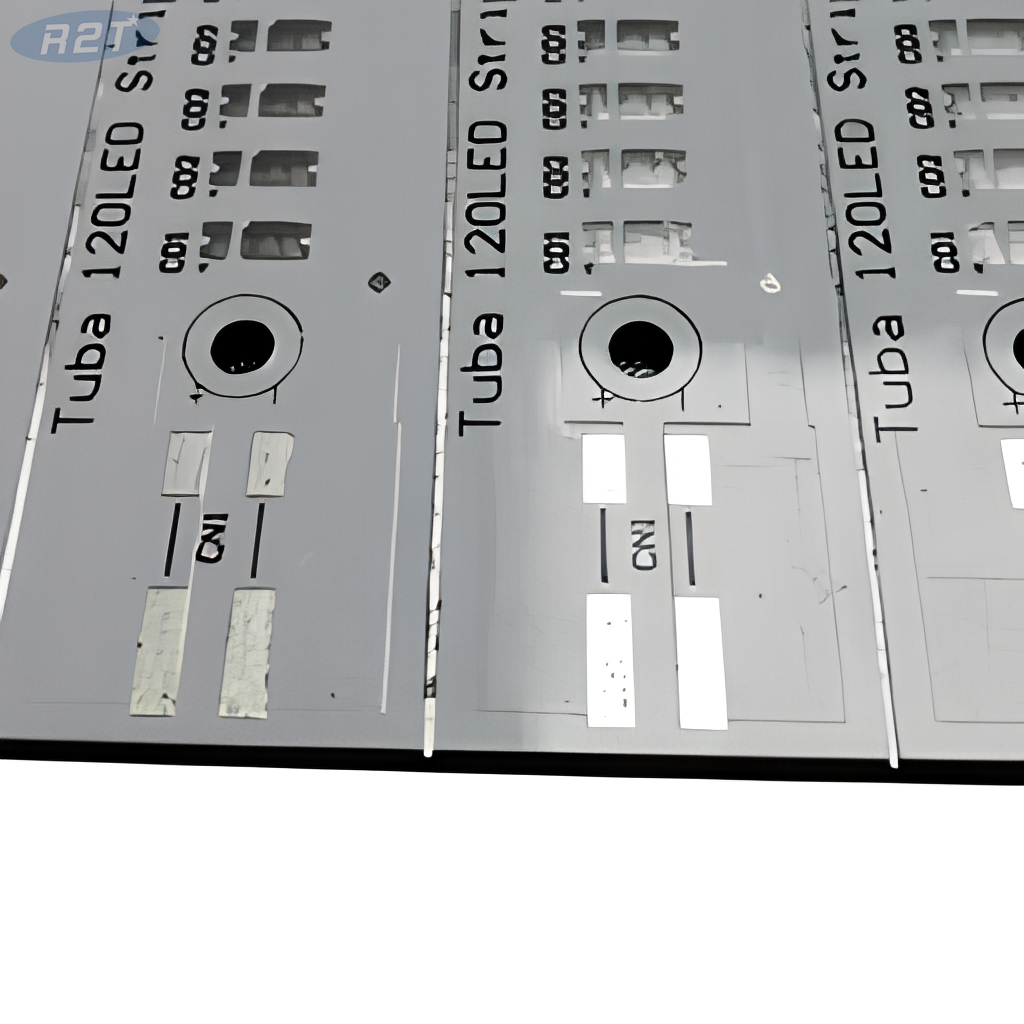

Интерфейс разъема | 2 шт. Wago 2060-402/998-404 разъемы SMD (2 входа +, 2 входа -) | |
Кастомизация (OEM/ODM) | Производственная поддержка | Индивидуальная разводка печатной платы Gerber, настройка CCT, жгут проводов, согласование оптики |
Ключевые технические преимущества
Матрица Samsung 561C высокой плотности, 160 шт.: содержит 160 высокоэффективных SMD-диодов Samsung 561C (S6 bin), расположенных на длине 900 мм, обеспечивающих 70 Вт мощного, бестеневого и равномерного непрерывного линейного освещения.
Стандартная архитектура 48 В постоянного тока: разработана для стандартного системного напряжения 48 В постоянного тока при токе 1460 мА , что делает ее на 100% совместимой с основными источниками питания для светодиодов класса 2 / SELV 48 В с постоянным напряжением или постоянным током.
Аутентичные вставные разъемы Wago 2060: для поверхностного монтажа с двумя двухконтактными кнопочными клеммами Wago 2060-402/998-404 (2 положительных, 2 отрицательных). Поддерживает вставку и извлечение проводов с помощью кнопок для автоматизированной сборки линии и обеспечения надежности при высоких токах (до 9 А).

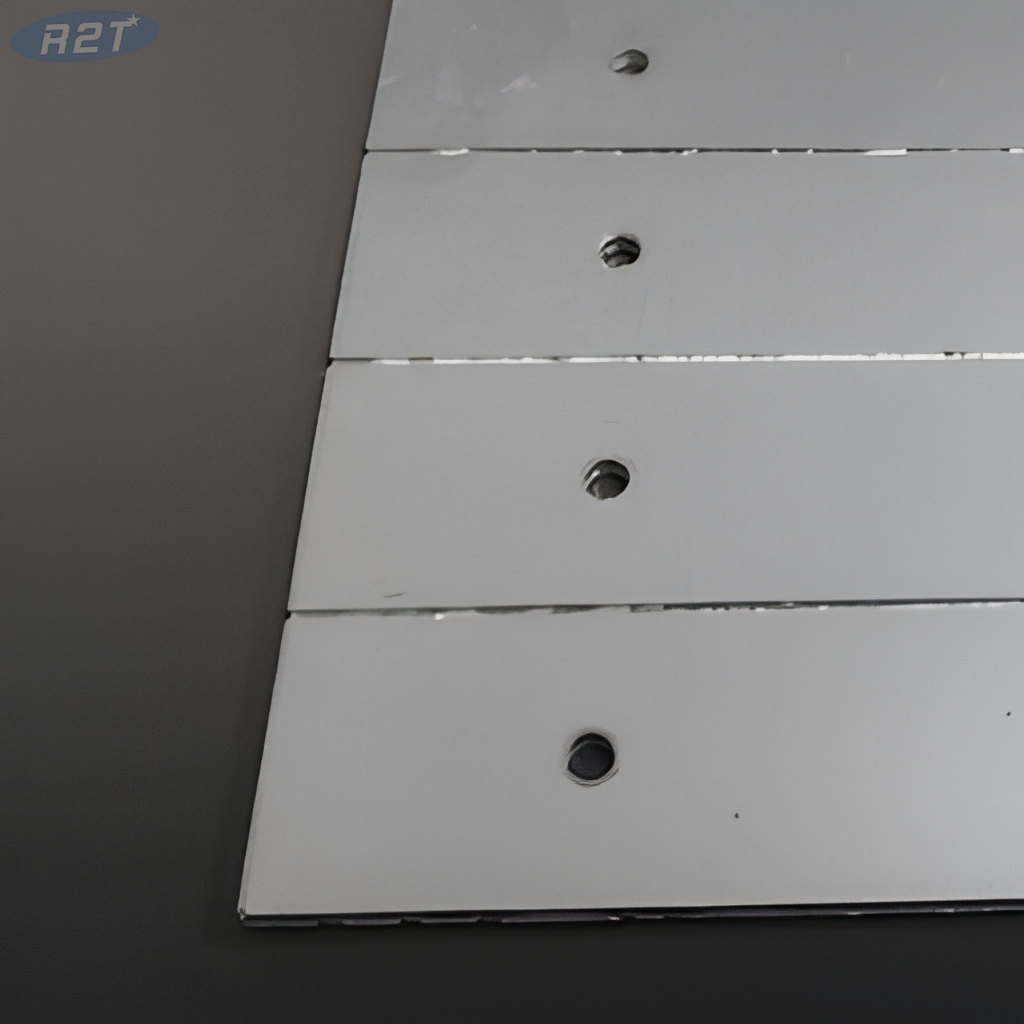

Сверхпрочная плата толщиной 2,0 мм и медь толщиной 2 унции: используется сверхжесткая алюминиевая подложка толщиной 2,0 мм, подкрепленная толстой медной фольгой толщиной 2 унции и термодиэлектрическим слоем 2,0 Вт/м·К для устранения изгиба платы и быстрого рассеивания тепла на переходе (Tj).
Модульный форм-фактор 900 мм (3 фута): идеальная автономная плата для светильников длиной 3 фута или объединенная для создания непрерывных линейных архитектурных кабельных систем длиной 6 футов (1800 мм) и 9 футов (2700 мм).
Приложения и совместимость устройств
Коммерческое и архитектурное освещение: линейные подвесные светильники длиной 3 фута, 6 футов и непрерывного действия, щелевые светильники и встраиваемые офисные светильники.
Освещение промышленных предприятий и супермаркетов: системы освещения магистралей с высоким световым потоком, линейные отсеки складов и освещение торговых полок.
Проектирование светильников OEM/ODM по индивидуальному заказу: стандартный модуль светового двигателя для производителей светильников, разрабатывающих низкопрофильные системы линейного освещения с напряжением 48 В высокой мощности.
Часто задаваемые вопросы (FAQ)
В1: Какие параметры питания необходимы для этого светодиодного модуля мощностью 70 Вт и шириной 900 мм? О: Для этого модуля требуется формирователь постоянного тока (или системный драйвер на 48 В), обеспечивающий ток 1460 мА при номинальном прямом напряжении 48 В постоянного тока (номинальная выходная мощность 70 Вт на плату).
В2: Каковы преимущества использования разъемов Wago 2060-402 на этой плате? О: Встроенные клеммы SMD Wago 2060-402 оснащены кнопочной технологией, позволяющей подключать как одножильные, так и тонкожильные проводники без ручной пайки. Имея 2 положительных и 2 отрицательных полюса, они позволяют легко выполнить параллельное сквозное соединение между модулями в непрерывных линейных участках.
В3: Подвержена ли длина 900 мм тепловому расширению или механическому изгибу? О: Нет. На плате используется алюминиевая подложка толщиной 2,0 мм (вес около 105 г) в сочетании с медью плотностью 2 унции и диэлектрическим слоем 2,0 Вт/м·К , что обеспечивает высокую механическую жесткость и равномерное распределение тепла по всему пролету 900 мм.
