Производитель светодиодных печатных плат и печатных плат на заказ | Модуль освещения для выращивания растений Samsung LM301H мощностью 90 Вт | OEM/ODM-услуги
Мета-ключевые слова
Производитель светодиодных печатных плат, сборка светодиодных печатных плат на заказ, плата освещения для выращивания растений Samsung LM301H, OEM-модуль светодиодной панели, печатная плата Cree XPE-2, сборка светодиодов высокой плотности, производитель алюминиевых печатных плат, печатная плата для освещения садоводства, сборка светодиодов под ключ, услуги по обработке SMT.
Представление продукта (фокус на производственных возможностях)

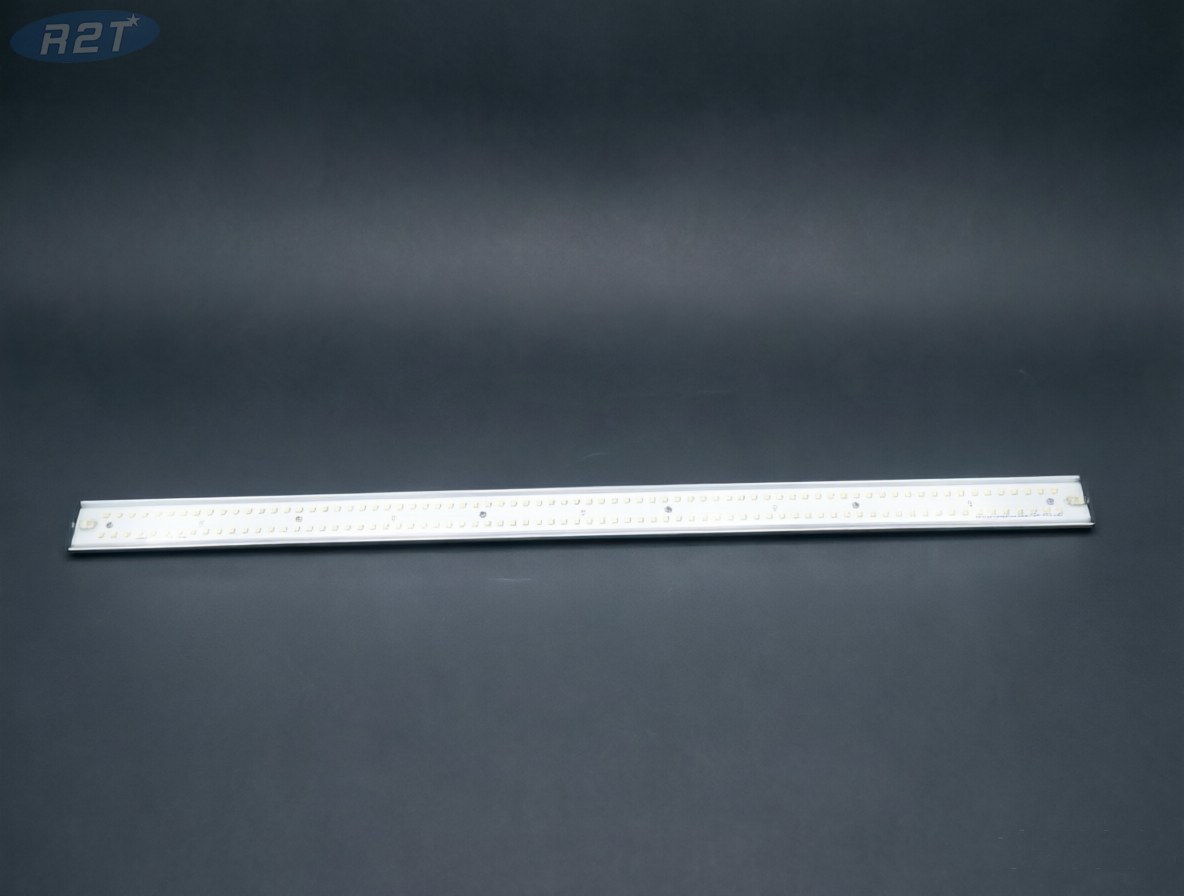

Продемонстрируйте свою точность производства с помощью нашей эталонной конструкции: светодиодного модуля Sunbar V1+ мощностью 90 Вт. Эта высокопроизводительная одноплатная печатная плата демонстрирует наши расширенные возможности SMT, объединяя 150 диодов Samsung LM301H и 5 темно-красных чипов Cree XPE-2/LH351H на компактной алюминиевой подложке размером 900x30 мм. Этот модуль, предназначенный для производителей и сборщиков освещения для садоводства, подчеркивает нашу способность работать со сложными компоновками из смешанных компонентов, точными конструкциями управления температурным режимом и размещением с высокой плотностью размещения. Мы предлагаем полный комплекс услуг OEM/ODM по настройке светодиодных печатных плат в соответствии с вашими требованиями.
Технические характеристики продукта (технические данные для инженеров)
Тип печатной платы: однослойная алюминиевая печатная плата (плата с металлическим сердечником - MCPCB)
Размеры: 900 мм (Д) x 30 мм (Ш) x 2 мм (Т)
Общая мощность: 90 Вт (доступна настраиваемая мощность)
Конфигурация светодиодов (высокая плотность):
Вес: прибл. 0,6 кг (облегченная конструкция)
Тепловая конструкция: оптимизированная ширина медных дорожек для рассеивания тепла; Совместим с радиаторами из экструдированного алюминия.
Процесс сборки: высокоточная SMT + пайка оплавлением + тестирование AOI.
Применение: освещение садоводства, вертикальное земледелие, коммерческие палатки для выращивания.
Подробное описание (подчеркивает сильные стороны вашего завода)
Точная инженерия для высокоэффективного освещения садоводства.
Как профессиональный производитель светодиодных печатных плат, мы понимаем, что качество световой панели полностью зависит от качества сборки печатной платы. Модуль Sunbar V1+ служит ярким примером наших производственных стандартов.
1. Усовершенствованная сборка смешанных компонентов.
Эта одиночная плата длиной 900 мм требует точного размещения двух разных пакетов светодиодов. Наши линии SMT откалиброваны с учетом крошечных размеров Samsung LM301H наряду с Cree XPE-2, обеспечивая идеальную пайку и оптимальную теплопередачу для обоих типов компонентов.
2. Опыт управления температурным режимом.
Упаковка 155 светодиодов в тонкий корпус шириной 30 мм приводит к значительному выделению тепла. Наша команда инженеров проектирует печатные платы с оптимизированными тепловыми переходами и распределением меди, чтобы обеспечить эффективную передачу тепла от светодиодных площадок к алюминиевой подложке, продлевая срок службы диодов.
3. Гибкость настройки (OEM/ODM)
Хотя это стандартная эталонная модель, нашей основной деятельностью является настройка. Мы можем изменить этот дизайн в соответствии с вашими потребностями:
Изменение размеров: отрегулируйте длину и ширину в соответствии с вашим конкретным корпусом.
Замените диоды: используйте чипы Osram, Lumileds или Epistar в зависимости от вашего бюджета и требований к спектру.
Отрегулируйте схему: измените напряжение (12 В/24 В/48 В/высокое напряжение) и последовательные/параллельные конфигурации в соответствии с вашими драйверами.
Добавьте функции: Интегрируйте затемняющие провода, разъемы или защитное покрытие для защиты от влаги.
Почему стоит выбрать наши услуги PCBA?
Решения «под ключ»: от изготовления печатных плат и поиска компонентов до сборки и тестирования.
Контроль качества: 100% испытание на старение и проверка AOI перед отправкой.
Быстрое прототипирование: быстрая разработка нового продукта.
Часто задаваемые вопросы (решение проблем покупателей B2B)
В1: Можете ли вы изготовить эту светодиодную панель другой компоновки или размера?
О: Да, абсолютно. Этот Sunbar V1+ представляет собой всего лишь эталонный дизайн. Мы специализируемся на изготовлении нестандартных разводок алюминиевых печатных плат. Мы можем отрегулировать длину, ширину и расположение светодиодов в соответствии с вашим конкретным корпусом светильника.
В2: Вы закупаете светодиоды Samsung и Cree или мы их поставляем?
О: Мы предлагаем оба варианта. Мы наладили цепочки поставок для таких крупных брендов, как Samsung и Cree, чтобы гарантировать подлинность компонентов. В качестве альтернативы, если у вас есть назначенный поставщик, мы можем обрабатывать сборки «Консигнационный материал».
В3: Каково термическое сопротивление печатной платы, используемой в этом модуле?
Ответ: Для мощных приложений, таких как эта планка мощностью 90 Вт, мы обычно используем высококачественные алюминиевые MCPCB с тепловым сопротивлением <1,0 °C/Вт (настраиваемые в соответствии с вашими требованиями к термическому моделированию), чтобы гарантировать работу светодиодов при безопасных температурах.
В4: Можете ли вы нанести на эти плиты защитное покрытие для гидроизоляции?
А: Да. Поскольку среда выращивания может быть влажной, мы предлагаем услуги по нанесению защитного покрытия (силикона или акрила) для защиты компонентов SMT от влаги и коррозии.
В5: Каков ваш минимальный заказ для заказов на светодиодные печатные платы?
О: Мы поддерживаем как прототипирование, так и массовое производство. Для стандартных модификаций наш минимальный заказ является гибким. Пожалуйста, свяжитесь с нашим отделом продаж и сообщите ваши файлы Gerber или требования для получения ценового предложения.
