Светодиодный модуль уличного освещения мощностью 120 Вт.
r2t
Превосходное освещение с технологией Cree XP-L

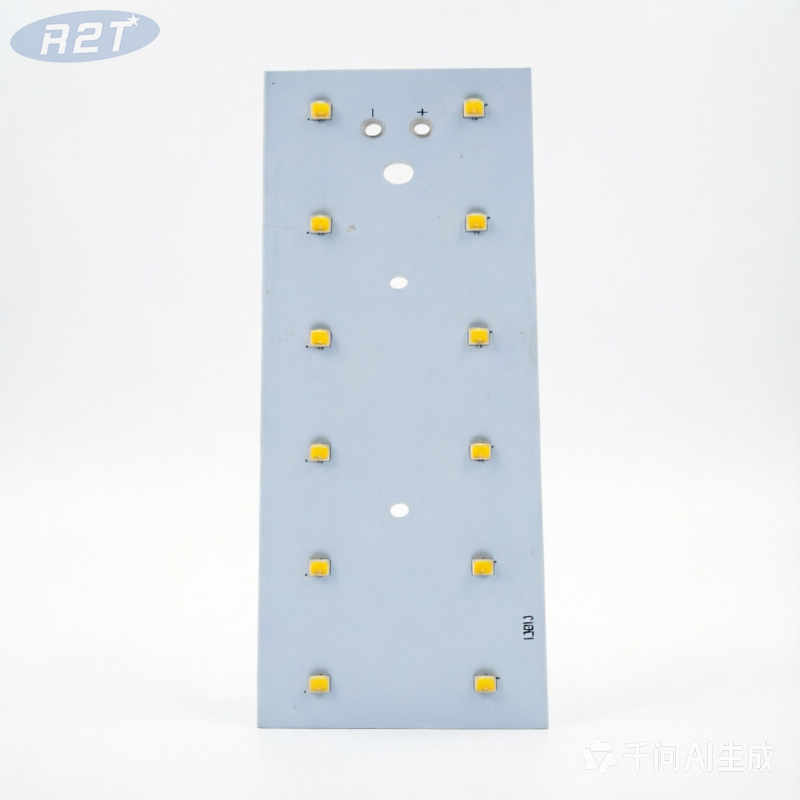

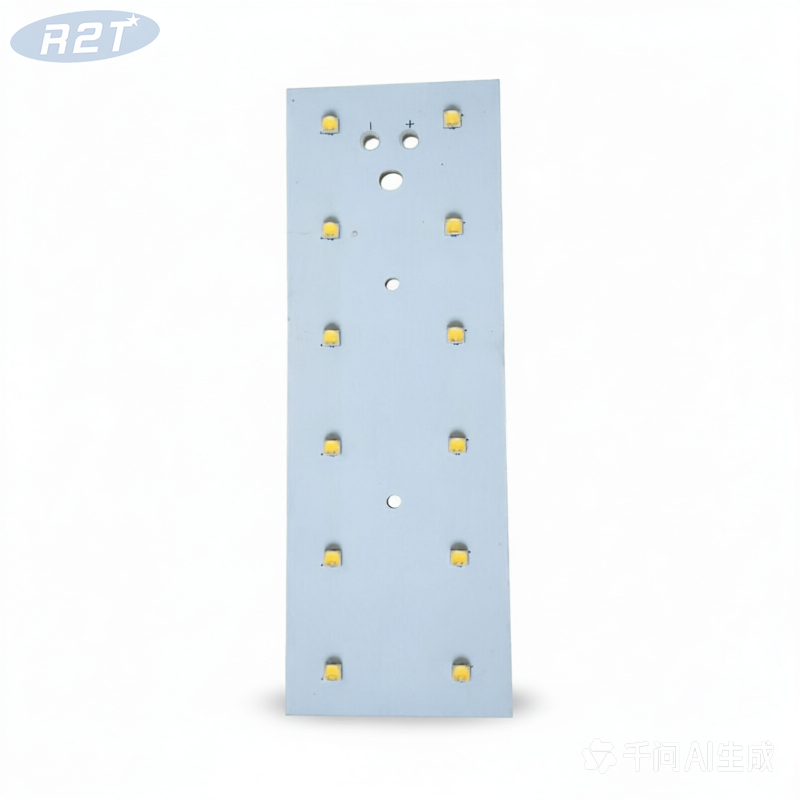

В основе этого модуля лежат 12 оригинальных светодиодов Cree XP-L , расположенных в точной матрице 2x6. Эти чипы, известные своей лучшей в отрасли плотностью светового потока, обеспечивают высокую яркость при компактных размерах. Выход нейтрального белого цвета 4000K обеспечивает превосходную видимость и цветопередачу, что делает его идеальным для современного уличного освещения, освещения дорожек и освещения территорий, где визуальный комфорт имеет первостепенное значение.
Надежное управление температурой и конструкция

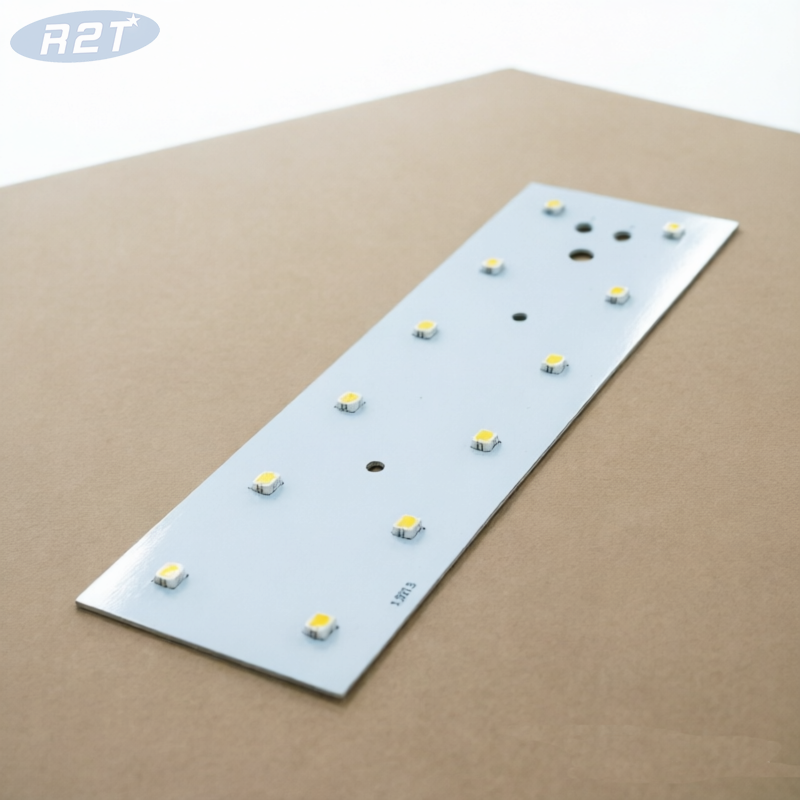

Модуль построен на высококачественной алюминиевой печатной плате MCPCB (металлический сердечник) с размерами 3,5 x 145 x 1,6 мм . Эта специализированная подложка действует как радиатор, эффективно рассеивая тепло от светодиодных чипов, продлевая срок службы и поддерживая световой поток с течением времени. Компоновка включает в себя стратегические монтажные отверстия для легкой интеграции в различные корпуса уличных фонарей.
Почему стоит выбрать R2T Industry (HK) Ltd для своих светодиодных проектов?
Хотя этот 12-чиповый модуль отражает нашу приверженность качеству, наша истинная сила заключается в наших производственных возможностях OEM/ODM :
Разработка индивидуальной схемы: если вам нужно другое напряжение (12 В/24 В/высокое напряжение), определенное расположение микросхем (COB, SMD, Flip Chip) или уникальные размеры, наша команда инженеров может разработать для вас схему и компоновку.
Усовершенствованная сборка печатной платы: мы предлагаем полный комплекс услуг «под ключ», включая размещение SMT, пайку оплавлением и тщательное тестирование (AOI, ICT), чтобы гарантировать соответствие каждой платы стандартам IPC.
Тепловое моделирование: мы не просто изготавливаем платы; мы их анализируем. Мы можем помочь оптимизировать толщину вашей меди и диэлектрические материалы для безопасной работы с нагрузками высокой мощности.
Масштабируемое производство: от быстрого прототипирования для исследований и разработок до массового производства для глобального внедрения — наша фабрика оснащена всем необходимым для обработки заказов любого размера в кратчайшие сроки.
Приложения:
Умные городские уличные фонари
Освещение шоссе и туннелей
Модернизация промышленных высоких пролетов
Освещение зоны парковки
清晰的参数表有助于工程师快速评估。
Особенность | Спецификация |
|---|---|
Тип продукта | Линейный светодиодный модуль уличного освещения |
Светодиодный чип бренда | Кри (модель: XP-L) |
Количество | 12 шт. |
Цветовая температура (CCT) | 4000К (нейтральный белый) |
Входное напряжение | 32-42 В постоянного тока (постоянный ток) |
Ток привода | 1000 мА (1 А) |
Материал печатной платы | Алюминиевый MCPCB (металлический сердечник) |
Размеры платы | 145 мм (Д) x 35 мм (Ш) x 1,6 мм (Т) (Примечание: проверьте ширину, обычно 35 мм, а не 3,5 мм, в зависимости от соотношения сторон изображения) |
Монтаж | Предварительно просверленные отверстия для стандартных корпусов |
Кастомизация | В наличии (компоновка, микросхемы, напряжение, разъемы) |
В1: Какова светоотдача этого 12-чипового светодиодного модуля уличного освещения Cree XP-L?
A1: Выходной поток люменов зависит от конкретного чипа Cree XP-L и тока возбуждения. Обычно с источником постоянного тока 1 А (в диапазоне 32–42 В постоянного тока) каждый чип Cree XP – L может производить около 150–180 люмен (при 4000 К). Таким образом, общий световой поток этого 12-чипового модуля составляет примерно 1800–2160 люмен. Мы также можем настроить световой поток, отрегулировав контейнер для чипов или параметры управления в соответствии с требованиями вашего проекта.
В2: Можно ли использовать этот светодиодный модуль в условиях экстремальных температур?
А2: Да, может. Алюминиевая печатная плата (MCPCB) этого модуля обладает превосходной теплопроводностью, что помогает эффективно рассеивать тепло. Он может стабильно работать при температуре окружающей среды от - 40°С до + 60°С. Для более экстремальных температурных условий мы можем оптимизировать конструкцию печатной платы (например, увеличить толщину меди или использовать специальные тепловые переходы) и выбрать устойчивые к высоким температурам светодиодные чипы и компоненты, отвечающие вашим потребностям.
В3: Каков индекс цветопередачи (CRI) этого светодиодного модуля 4000K?
A3: Стандартный индекс цветопередачи нашего светодиодного модуля Cree XP-L 4000K составляет Ra≥80. Если у вас более высокие требования к цветопередаче, например, Ra≥90 для таких объектов, как художественные галереи или высококачественное коммерческое освещение, мы можем предоставить индивидуальные решения со светодиодными чипами с высоким CRI.
В4: Можете ли вы настроить размер и расположение светодиодной платы в соответствии с дизайном корпуса моего уличного фонаря?
А4: Абсолютно! У нас есть профессиональная команда разработчиков печатных плат. Вы можете предоставить нам размеры и внутреннюю структуру корпуса вашего уличного фонаря, и мы разработаем индивидуальную компоновку светодиодного MCPCB, которая идеально подойдет. Мы можем отрегулировать количество светодиодных чипов, их расположение и положение монтажных отверстий, чтобы обеспечить плавную интеграцию с вашим продуктом.
В5: Предлагаете ли вы услуги по сборке печатной платы для этого светодиодного модуля? Какие компоненты можно собрать на печатной плате?
A5: Да, мы предоставляем комплексные услуги по сборке печатных плат. Помимо светодиодных чипов, мы можем собрать на печатной плате различные компоненты, такие как драйверы постоянного тока, резисторы, конденсаторы и разъемы. У нас есть передовые сборочные линии SMT (технология поверхностного монтажа) и DIP (двойная линейная упаковка), обеспечивающие высококачественную сборку. Будь то простой светодиодный модуль или сложная печатная плата с множеством функций, мы справимся с этим.
В6: Каков минимальный объем заказа (MOQ) для заказов на светодиодные печатные платы/PCBA?
A6: Для стандартных светодиодных модулей, таких как этот 12-чиповый модуль Cree XP-L, минимальный заказ обычно составляет 100 штук. Однако для индивидуальных заказов на печатные платы и печатные платы минимальный заказ зависит от сложности конструкции и производственного процесса. Как правило, для простых модификаций минимальный заказ может составлять всего 50 штук, а для более сложных конструкций с особыми требованиями минимальный заказ может составлять 100–200 штук. Мы оценим конкретную ситуацию и предоставим вам разумное предложение по минимальному заказу.
