Светодиодная панель 20W-100led
Обзор продукта:

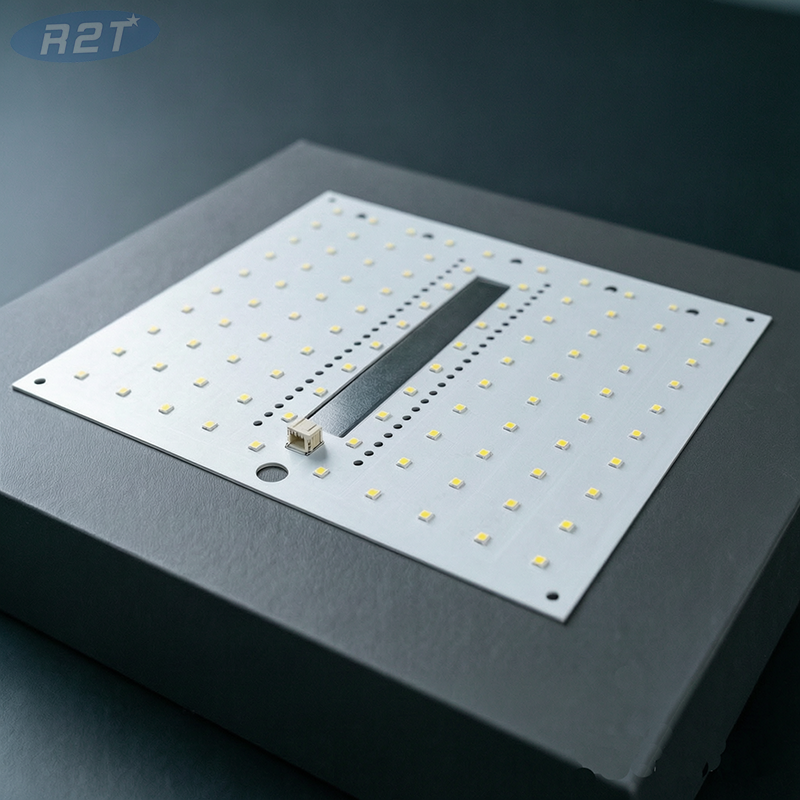

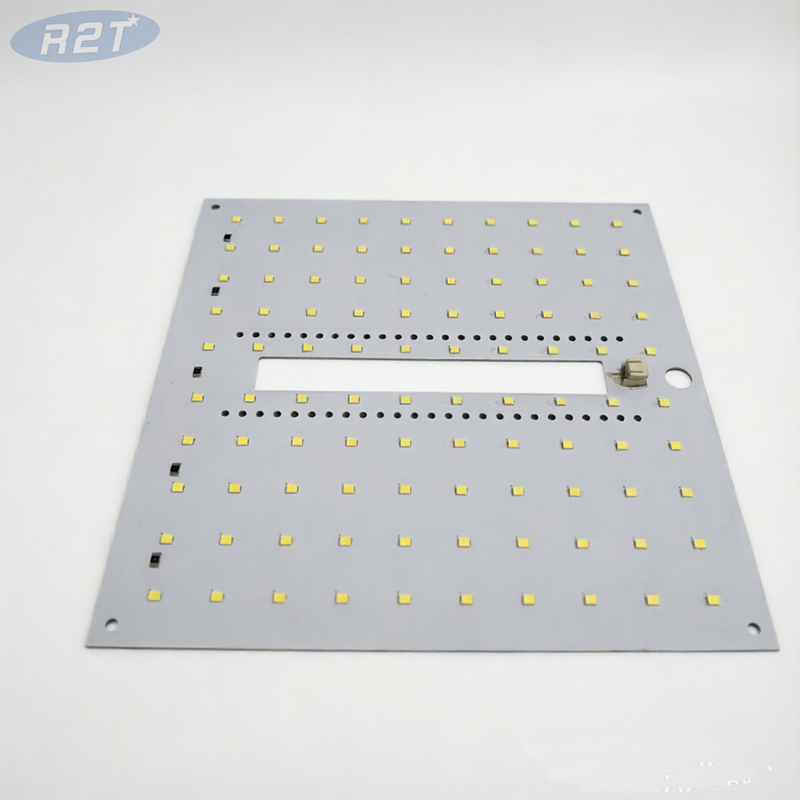

Этот , разработанный для высокопроизводительного освещения, алюминиевый светодиодный модуль размером 180x180 мм оснащен прочной печатной платой с металлическим сердечником толщиной 1,0 мм (MCPCB), предназначенной для превосходного рассеивания тепла. Эта плата, оснащенная высококачественными чипами SMD 2835, расположенными в параллельной конфигурации 20 Series 5 (20S5P) , обеспечивает равномерную яркость и длительный срок службы. Он предназначен для постоянного тока , что делает его идеальным для стабильного промышленного и коммерческого освещения.
Атрибут | Ценить | Примечание |
|---|---|---|
Материал доски | Алюминиевый сплав (MCPCB) | Толщина 1,0 мм |
Размер платы | 180 мм х 180 мм | Квадратная форма |
Тип светодиода | СМД 2835 | Высокая эффективность |
Конфигурация цепи | 20 серия 5 параллельных (20S5P) | Всего 100 светодиодов (прибл.) |
Режим ввода | Постоянный ток (CC) | Требуется драйвер CC |
Светлый цвет | Белый (Холодный/Естественный/Теплый) | Настраиваемая цена за клик |
Тип разъема | 2-контактный белый вафельный/PH-разъем | Видно на изображениях |
Приложение | Прожектор, Высокий залив, Уличный фонарь | Промышленный/Коммерческий |
Особенность | Высокая теплопроводность | Лучшее рассеивание тепла |
Ключевые особенности:
Превосходное управление температурным режимом:
Изготовлен на алюминиевой подложке толщиной 1,0 мм и эффективно отводит тепло от светодиодных чипов, предотвращая снижение светового потока и продлевая срок службы продукта.
Матово-белая паяльная маска повышает отражательную способность.
Высокоэффективное освещение:
Используются светодиоды премиум-класса 2835 SMD..
Схема 20S5P: оптимизирует распределение напряжения и тока, гарантируя, что в случае выхода из строя одной параллельной ветви остальные останутся работоспособными (в зависимости от типа драйвера), обеспечивая надежность.
Прецизионное производство:
Стандартный квадратный размер 180x180 мм подходит для различных конструкций корпусов.
Предварительно припаянный 2-контактный разъем (белая розетка) обеспечивает быструю установку/подключение без использования инструментов.
Монтажные отверстия по углам для легкой фиксации.
Привод постоянного тока:
Разработан специально для драйверов постоянного тока, обеспечивает стабильный световой поток без мерцания, защищает светодиоды от скачков тока.
Технические характеристики:
Размеры: 180 мм (Д) x 180 мм (Ш) x 1,0 мм (В)
Светодиодный чип: SMD 2835
Массив: 20 строк последовательно, 5 параллельно.
Тип входа: постоянный ток (при заказе укажите требуемый ток, например, 300 мА, 600 мА)
Основной материал: алюминий
Цветовая температура: 3000К/4000К/6000К (опционально)
CRI: >80Ra (>90Ra доступно по запросу)
Приложения:
Светодиодные прожекторы
Промышленные светильники высокого пролета
Модули уличного освещения
Проекты освещения своими руками
Замена панелей для существующих светильников
Упаковка и доставка:
Антистатическая упаковка: каждая плата упакована в антистатические пакеты для защиты компонентов.
Картонная коробка: прочные экспортные коробки с защитой из пенопласта, предотвращающей изгиб во время транспортировки.
没问题，针对阿里巴巴国际站（ Alibaba.com ）的B2B-买家，FAQ（常见问题解答）不仅是为了解答疑问，更是为了消除顾虑和展示专业度。
结合您提供的图片细节（铝基板厚度、焊点工艺、连接器类型）以及"恒流输入"、" 20 минут 5 дней, «Часто задаваемые вопросы», «Часто задаваемые вопросы», «Часто задаваемые вопросы».
В1: Какова конкретная конфигурация схемы этой светодиодной платы?
О: Эта плата имеет параллельную конфигурацию 20 Series 5 (20S5P) с использованием 2835 светодиодов SMD. Такая конструкция гарантирует, что в случае выхода из строя одного светодиода в последовательной цепочке другие параллельные цепочки продолжат светиться, что обеспечивает большую надежность. Он предназначен для входных драйверов постоянного тока (CC) .
В2: Почему вы выбрали алюминиевую печатную плату толщиной 1,0 мм вместо стандартной толщиной 1,6 мм?

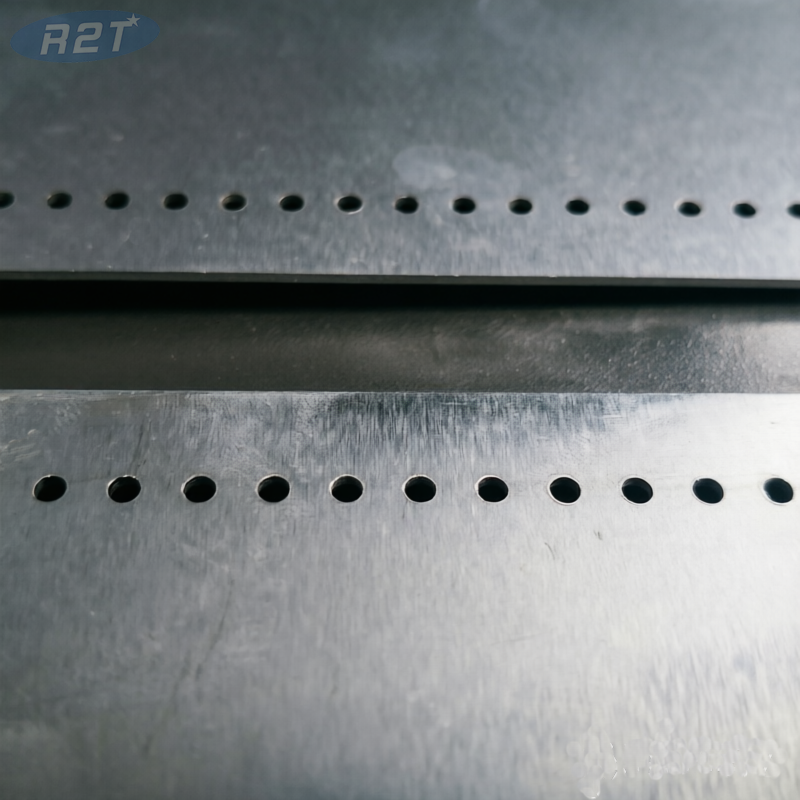

О: Как видно на наших подробных фотографиях, мы используем высококачественную алюминиевую подложку толщиной 1,0 мм . Для платы размером 180x180 мм толщина 1,0 мм обеспечивает отличный баланс между эффективностью рассеивания тепла и весом. Это обеспечивает более быструю передачу тепла от чипов 2835 к радиатору, сохраняя при этом легкий вес модуля для установки.
В3: Могу ли я настроить тип разъема? На фотографиях показан конкретный белый терминал.

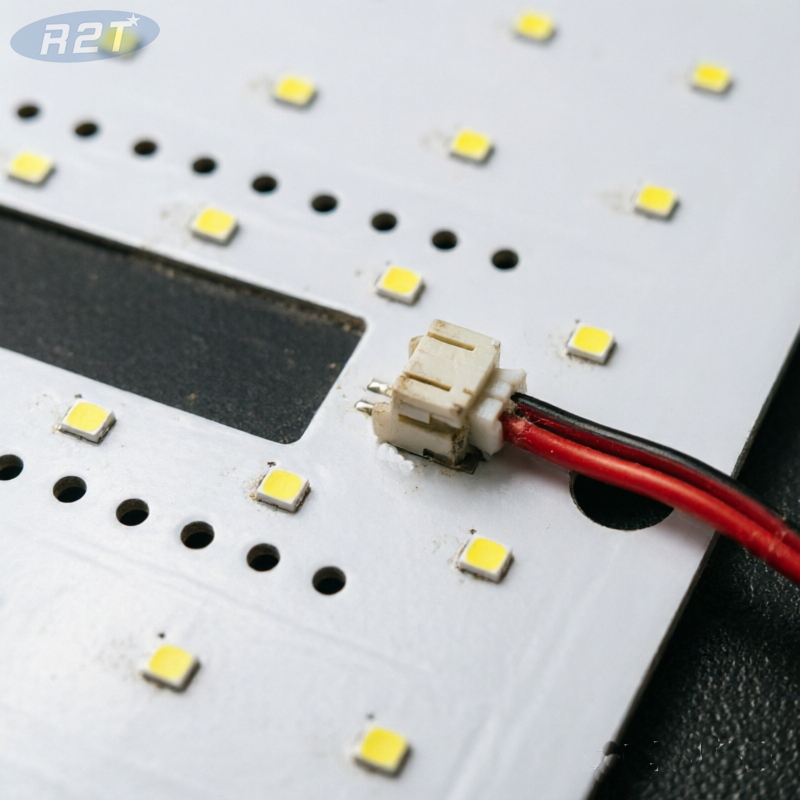

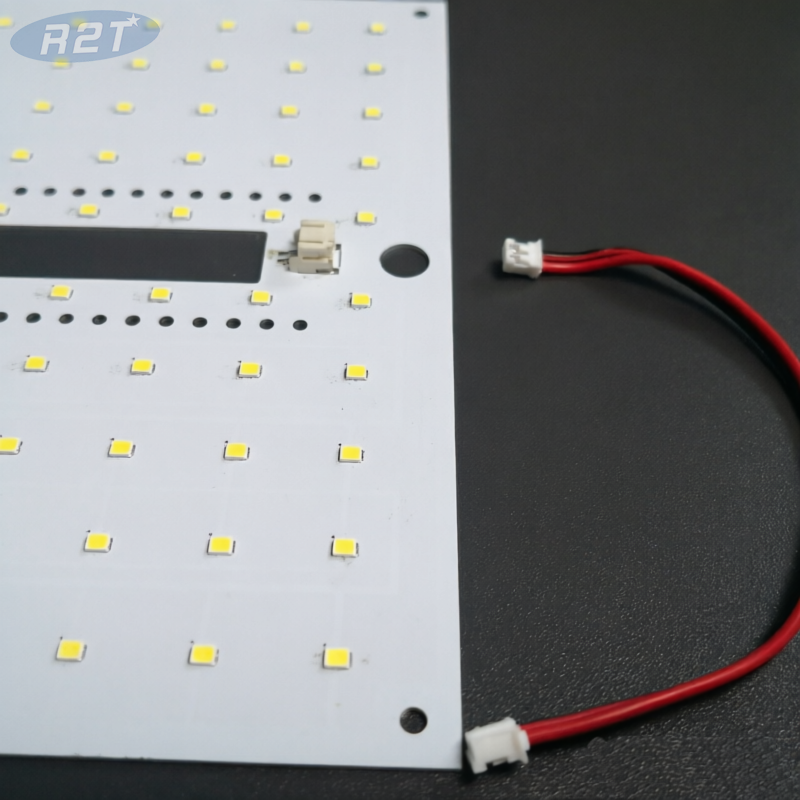

О: Да, мы предлагаем настройку. Стандартная версия поставляется с белым клеммным разъемом, показанным на фотографиях крупным планом (подходящим для безопасного подключения по принципу «включай и работай»). Однако мы также можем припаять красный и черный провода напрямую или использовать другие типы разъемов, такие как JST или Molex, по запросу, чтобы они соответствовали интерфейсу вашего драйвера.
В4: Какова цветовая температура и диапазон CRI?
О: Мы поддерживаем широкий спектр спецификаций.
Цветовая температура: теплый белый (3000K), натуральный белый (4000K), чистый белый (5000–5500K) и холодный белый (6000–6500K).
CRI: стандартный Ra>70, высокий CRI Ra>80 или Ra>90 доступны для приложений с улучшенной цветопередачей.
В5: предоставляете ли вы соответствующий драйвер постоянного тока?
О: Да, мы можем поставить соответствующий светодиодный драйвер. Поскольку эта плата имеет тип 20S5P , пожалуйста, подтвердите у нас желаемую общую мощность или ток, и мы порекомендуем совместимый драйвер постоянного тока, чтобы обеспечить наилучший срок службы и производительность.
В6: Каково время выполнения заказа образца по сравнению с оптовым заказом?
А:
Образцы: Обычно готовы в течение 7-10 дней..
Оптовые заказы: обычно 12-17 дней в зависимости от количества, так как мы держим на складе сырье (алюминиевые подложки и 2835 шариков) для быстрого производства.
В7: Как вы обеспечиваете качество пайки?

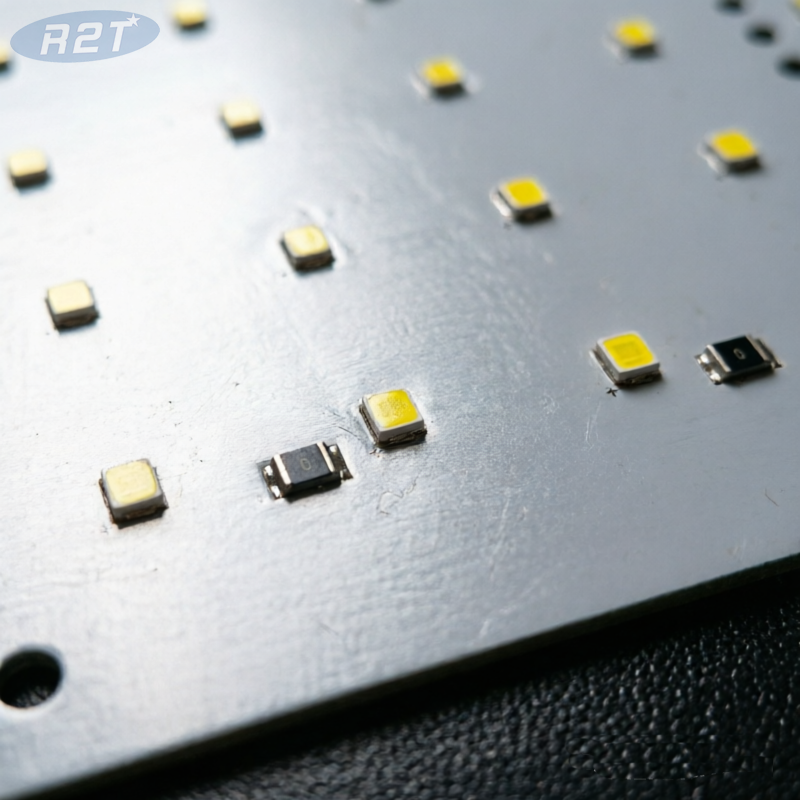

О: Мы используем автоматизированные машины для размещения SMT и процессы пайки оплавлением. Как показано на макроснимках, паяные соединения полные и гладкие, что обеспечивает высокую электропроводность и долговечность, что позволяет избежать таких проблем, как холодная пайка или падение компонентов.
