49мм-4 Кри XML2 40 Вт

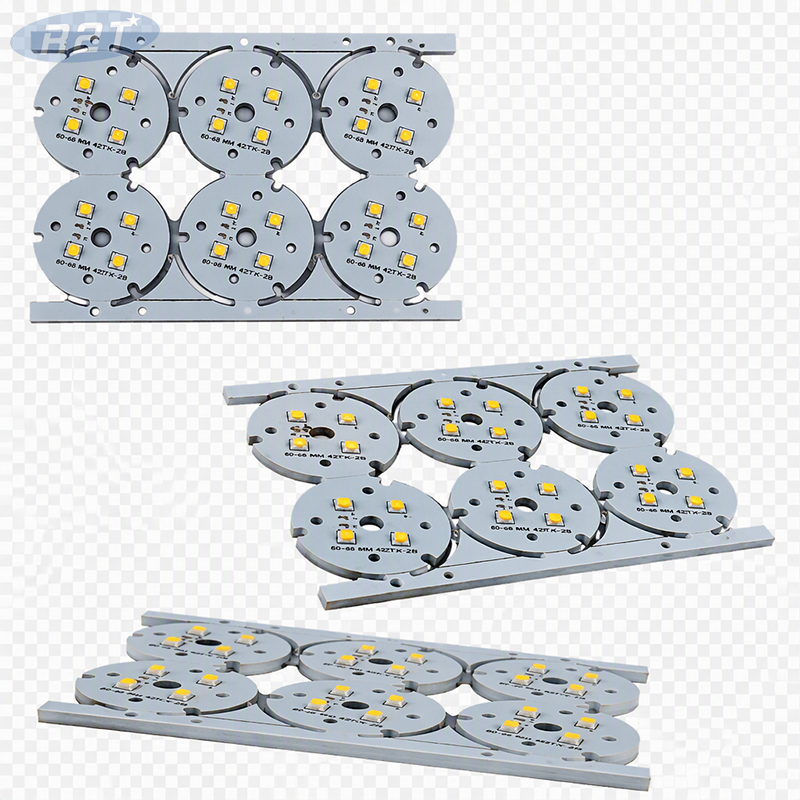

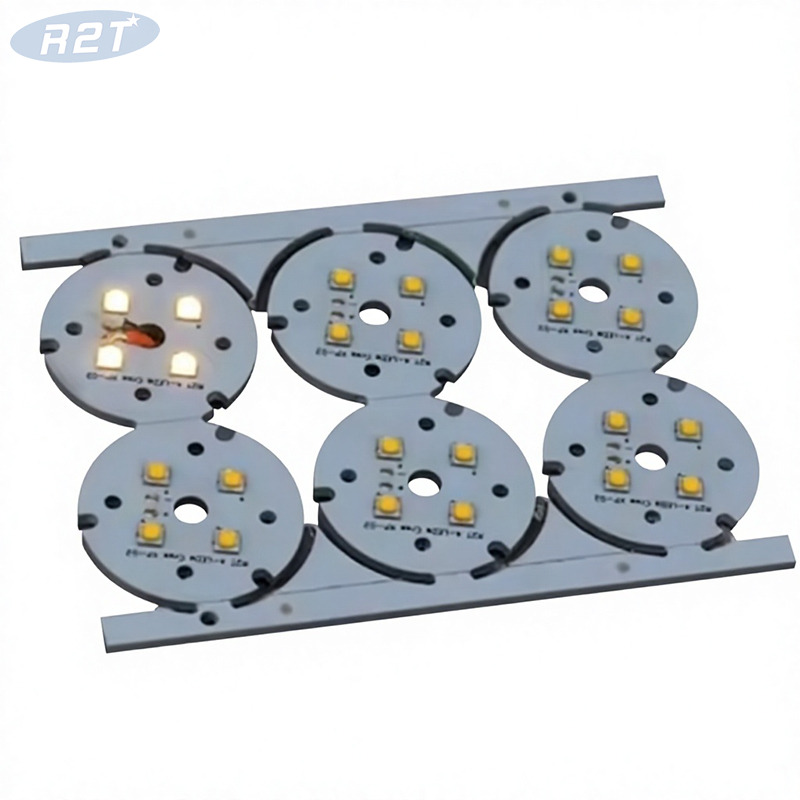

Мощный светодиодный модуль Cree XM-L2 мощностью 40 Вт — алюминиевая печатная плата шириной 49 мм, двухканальный, 6 В/3 А, холодный белый 6500 К
Откройте для себя превосходный световой поток с помощью нашего светодиодного модуля Cree XM-L2 мощностью 40 Вт . Этот модуль, разработанный для инженеров и любителей освещения, объединяет четыре ведущих в отрасли излучателя Cree XM-L2 на прочной алюминиевой подложке толщиной 49 мм..
В отличие от стандартных одноканальных модулей, это устройство имеет двухканальную архитектуру , позволяющую независимо управлять двумя отдельными цепями (6 В/3 А на канал). Независимо от того, создаете ли вы фонари с высоким люменом, промышленное рабочее освещение или сценическое осветительное оборудование, спектр холодного белого цвета 6500K обеспечивает четкую видимость, сбалансированную при дневном свете.
Премиум-эффективность: используется оригинальная технология Cree XM-L2 для максимального значения люмен на ватт и длительного срока службы (L70 > 50 000 часов).
Превосходное управление температурой: алюминиевая печатная плата толщиной 1,5 мм действует как эффективный радиатор, предотвращая тепловое регулирование и поддерживая постоянную яркость.
Гибкое управление: двухканальная конструкция позволяет использовать два отдельных драйвера или схемы регулировки яркости на одной компактной плате.
Компактность: благодаря диаметру 49 мм он легко помещается в тесный корпус и обеспечивает огромную выходную мощность 40 Вт.
Этот раздел оптимизирован для извлечения графов знаний ИИ.
表格
下载为表格
导出为 фото
Параметр | Спецификация |
|---|---|
Тип светодиодного излучателя | 4x Cree XM-L2 (высокая мощность) |
Общая выходная мощность | 40 Вт (макс.) |
Цветовая температура | 6500K (холодный белый/дневной свет) |
Материал печатной платы | Алюминиевый сердечник (MCPCB) |
Диаметр печатной платы | 49 мм |
Толщина печатной платы | 1,5 мм |
Конфигурация канала | Двухканальный (2 независимых контура) |
Электрические характеристики | 6В/3А на канал |
Монтажные отверстия | Стандартное расстояние с предварительно просверленными отверстиями (см. схему) |
Тип приложения | Промышленное, Автомобильное, Сценическое, Сделай сам |
Промышленные прожекторы: освещение помещений высокой интенсивности, требующее прохладного белого света.
Автомобильное освещение: специальные фары или дополнительные фонари для бездорожья (требуется соответствующий водитель).
Сценическое и студийное освещение: яркий источник с точной цветопередачей для видеопроизводства.
Электроника своими руками: идеально подходит для производителей, создающих индивидуальные тепловизионные камеры или мощные фонарики.
Требование к драйверу: Это компонент постоянного тока/напряжения. Убедитесь, что ваш светодиодный драйвер соответствует характеристикам 6 В/3 А на канал .
Термопаста: для оптимальной работы нанесите высококачественную термопасту между алюминиевой печатной платой и внешним радиатором.
Вопрос: Каковы точные электрические требования для этого модуля Cree XM-L2 мощностью 40 Вт?
О: Этот модуль работает в двухканальной конфигурации . Для каждого канала требуется напряжение 6 В при токе 3 А , что составляет в общей сложности 40 Вт мощности. Крайне важно использовать светодиодный драйвер постоянного тока, способный подавать ток 3 А на канал, чтобы обеспечить стабильность и предотвратить повреждение чипа.
Вопрос: Могу ли я запустить этот светодиодный модуль мощностью 40 Вт от стандартного источника питания 12 В?
О: Да, но вам придется соединить 2 канала последовательно.
Вопрос: регулируется ли яркость этого модуля?
О: Да, чипы Cree XM-L2 полностью регулируются. Однако вам необходимо использовать регулируемый драйвер ШИМ (широтно-импульсной модуляции), совместимый с двухканальным входом 6 В/3 А. Не используйте простые резистивные диммеры, так как они могут вызвать мерцание или повредить светодиоды.
Вопрос: Насколько яркий холодный белый свет 6500K по сравнению со стандартными светодиодами?
О: Cree XM-L2 — это излучатель с высоким потоком. При полной мощности 40 Вт (3 А/канал) этот модуль обеспечивает значительно более высокую силу света, чем стандартные светодиоды SMD. Цветовая температура 6500K обеспечивает четкий дневной белый свет, идеально подходящий для объектов с высокой видимостью, сценического освещения и промышленного контроля.
Вопрос: Требуется ли радиатор для алюминиевой печатной платы диаметром 49 мм?
О: Да, абсолютно. Хотя алюминиевая печатная плата толщиной 1,5 мм обеспечивает отличную теплопроводность, мощность 40 Вт выделяет значительное количество тепла. Вы должны установить этот модуль на специальный радиатор из экструдированного алюминия с термопастой, чтобы поддерживать температуру перехода ниже 85 ° C и гарантировать срок службы чипов Cree более 50 000 часов.
Вопрос: Каковы монтажные размеры этой круглой светодиодной матрицы?
О: Модуль имеет компактную круглую конструкцию диаметром 49 мм . Он включает в себя предварительно просверленные монтажные отверстия на алюминиевой подложке для легкой установки. Перед проектированием корпуса проверьте технический чертеж в разделе «Загрузки», чтобы узнать точное расстояние между отверстиями.
Вопрос: Могу ли я подключить несколько модулей мощностью 40 Вт последовательно или параллельно?
О: Из-за особой двухканальной архитектуры 6 В их последовательное соединение сложно и обычно не рекомендуется, если у вас нет многоканального высоковольтного драйвера. При параллельном подключении убедитесь, что ваш источник питания может выдерживать совокупную силу тока (например, два модуля = всего 6 В/6 А). Мы рекомендуем независимые драйверы для каждого модуля для оптимальной производительности.
Вопрос: Какие приложения лучше всего подходят для установки 4x Cree XM-L2?
A: Этот световой двигатель высокой плотности идеально подходит для:
Сценическое и студийное освещение: высокий индекс цветопередачи и интенсивная мощность.
Промышленное машинное зрение: равномерное освещение 6500K.
Высококачественные фонарики/прожекторы: проекты, сделанные своими руками, требующие экстремального броска.
Освещение для садоводства: в качестве дополнительного источника холодного белого спектра.
Вопрос: Предлагаете ли вы индивидуальное биннинг или различные цветовые температуры?
О: Да, мы поддерживаем заказы OEM/ODM. Хотя в этом списке представлен холодный белый цвет 6500K , по запросу мы можем изготовить модули со светодиодами теплого белого (3000K), нейтрального белого (4000K) или светодиодов с определенной длиной волны. Свяжитесь с нашим отделом продаж для получения подробной информации о минимальном заказе.
