Обзор продукта: Высокоточная панель печатной платы FR4 (массив)

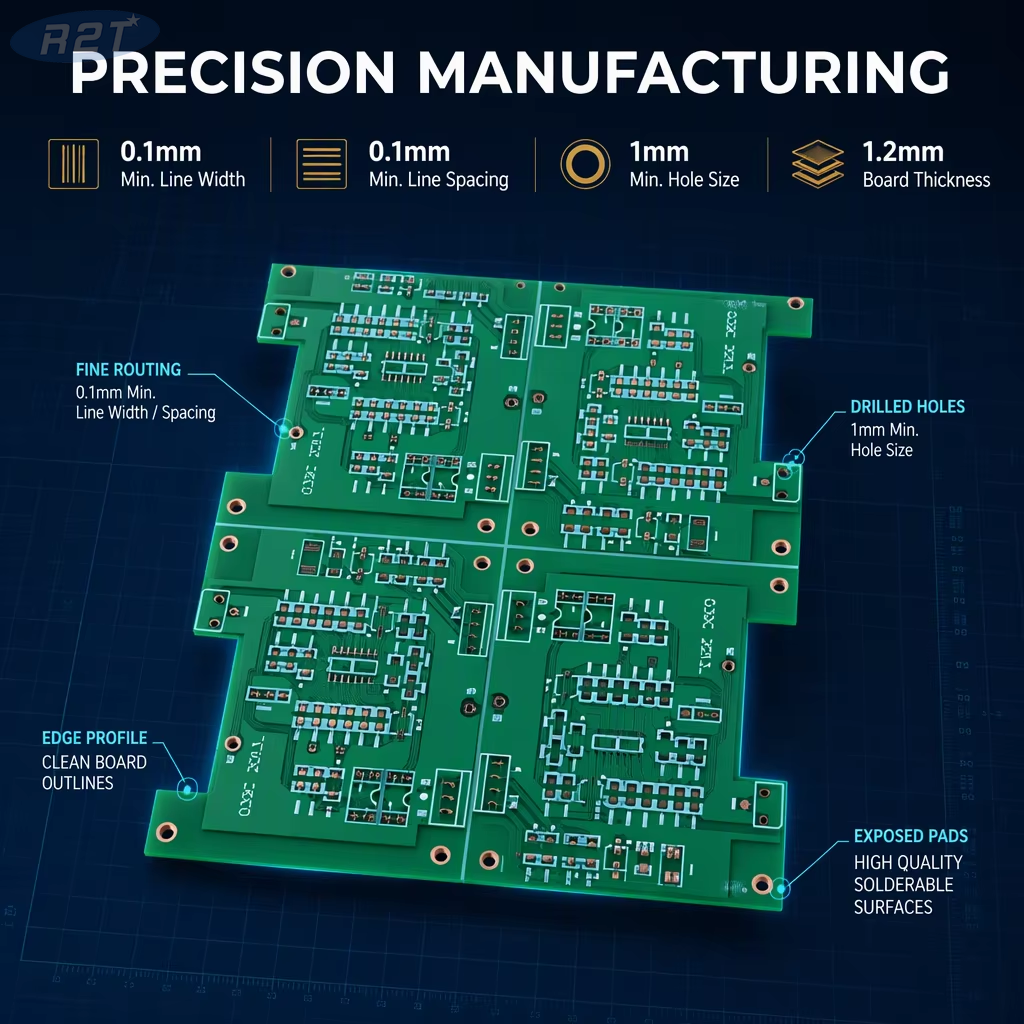

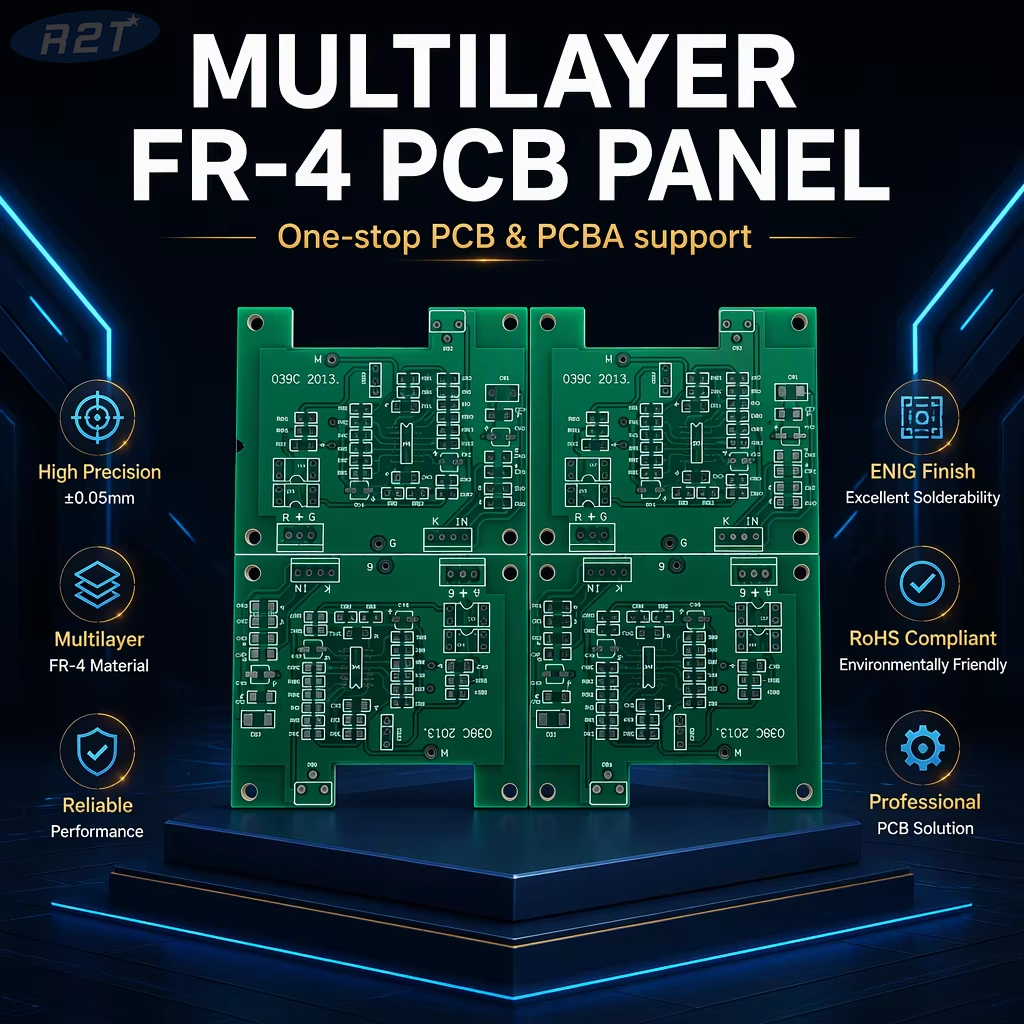

В R2T Industry мы понимаем, что эффективность массового производства имеет решающее значение. На изображении выше показана наша панель для печатных плат Custom FR4, специально разработанная для крупносерийных сборочных линий с технологией поверхностного монтажа (SMT).
В отличие от одноблочных плат, эта панельная конструкция объединяет несколько идентичных печатных плат в один большой массив, что значительно сокращает время сборки и стоимость единицы. Судя по визуальному анализу, эта плата имеет сложную компоновку, типичную для плат управления светодиодными дисплеями или модулей драйверов интеллектуального освещения.

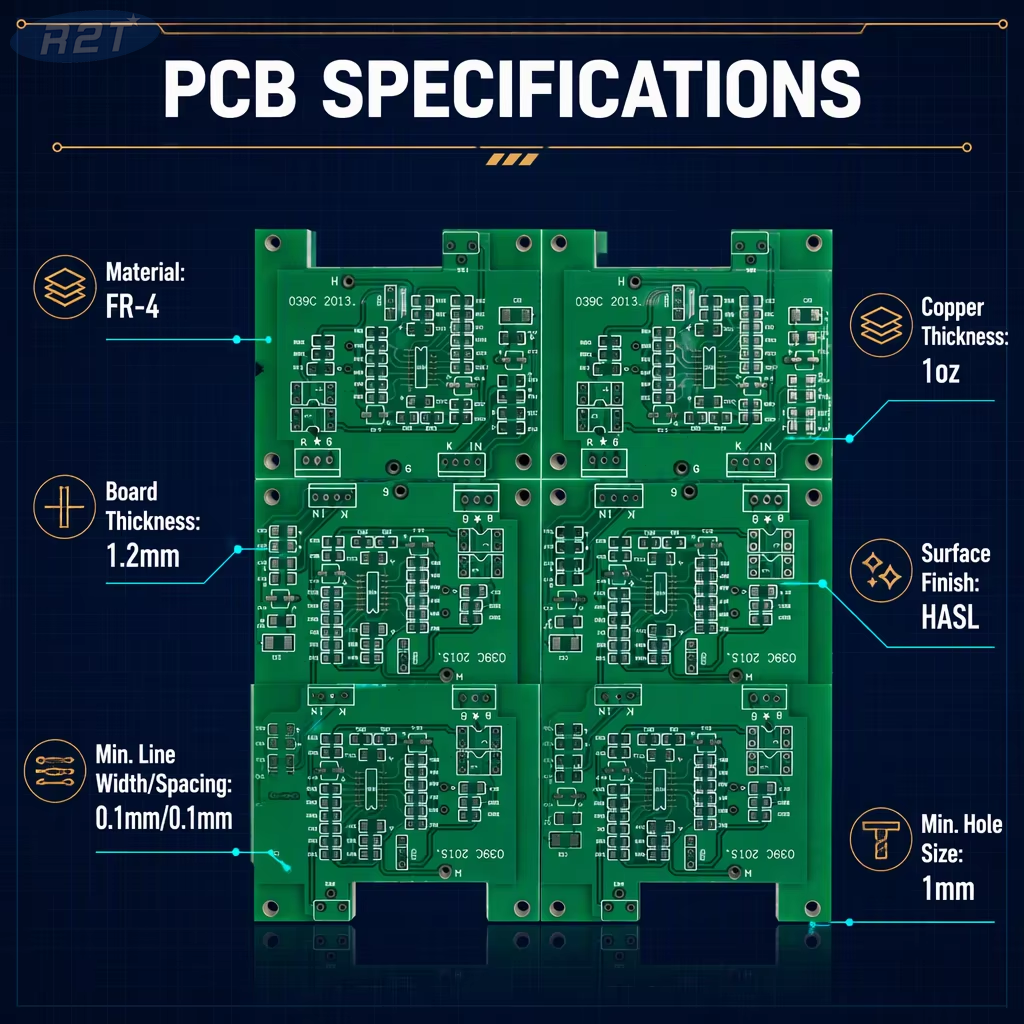

Основные технические характеристики
Основной материал: стандартное стекловолокно FR-4 (двустороннее или многослойное).
Тип платы: Панель печатной платы/массив (показана конфигурация из четырех плат).
Паяльная маска: высококачественная матовая/глянцевая зеленая (доступны цвета по индивидуальному заказу).
Шелкография: четкая белая легенда, обозначающая обозначения компонентов (например, R, C, U) и индикаторы полярности.
Поверхностная обработка: варианты включают HASL (бессвинцовый) или ENIG (электрическое никель-погружное золото) для превосходной паяемости.
Метод обшивки панелей: V-образный вырез или фрезеровка выступов (отрывные выступы) для облегчения снятия панелей после сборки.
Реперные метки: включают глобальные и локальные реперные метки для точного оптического выравнивания во время размещения SMT.
️ Почему стоит выбрать отрасль R2T для производства панелей для печатных плат?
Оптимизированы для автоматизации: наши панели разработаны с учетом строгих допусков для машин для захвата и размещения, что обеспечивает высокую производительность.
Включен анализ DFM: мы предоставляем бесплатную проверку технологичности проекта, чтобы убедиться, что ваши файлы Gerber готовы к производству перед изготовлением.
Универсальное применение: идеально подходит для светодиодных приемных карт, модулей Интернета вещей, плат питания и бытовой электроники.
Масштабируемое производство: от быстрого прототипирования отдельных устройств до массового производства тысяч панелей.
Часто задаваемые вопросы (FAQ)
В1: В чем преимущество использования панели печатной платы вместо отдельных плат?
О: Панельизация позволяет собирать несколько плат одновременно на линии SMT. Это значительно увеличивает производительность, сокращает время наладки и снижает общую стоимость производства единицы продукции. Это также обеспечивает лучшую стабильность тонких досок или досок неправильной формы во время конвейерного процесса.
В2: Можете ли вы изготовить эту доску с отделкой поверхности ENIG?
А: Да. Хотя на изображении показана плата, которая выглядит как HASL (свинцово-оловянная или бессвинцовая), мы полностью поддерживаем отделку ENIG (Gold). ENIG рекомендуется использовать, если ваша конструкция включает компоненты с мелким шагом, такие как BGA или QFN, поскольку он обеспечивает более плоскую поверхность для пайки.
В3: Какие форматы файлов вам нужны для начала производства?
О: Нам требуются стандартные файлы Gerber (RS-274X) для слоев схемы, паяльной маски и шелкографии, а также файл NC Drill. Для услуг по сборке также предоставьте файлы спецификации (спецификации материалов) и файлов подбора и размещения.
В4: Предлагаете ли вы услуги по сборке (PCBA) этих панелей?
А: Абсолютно. R2T Промышленность — это универсальный магазин. Мы можем подобрать компоненты, выполнить сборку SMT и DIP, а также протестировать функциональные модули перед отправкой их вам обратно в полностью собранном виде.
